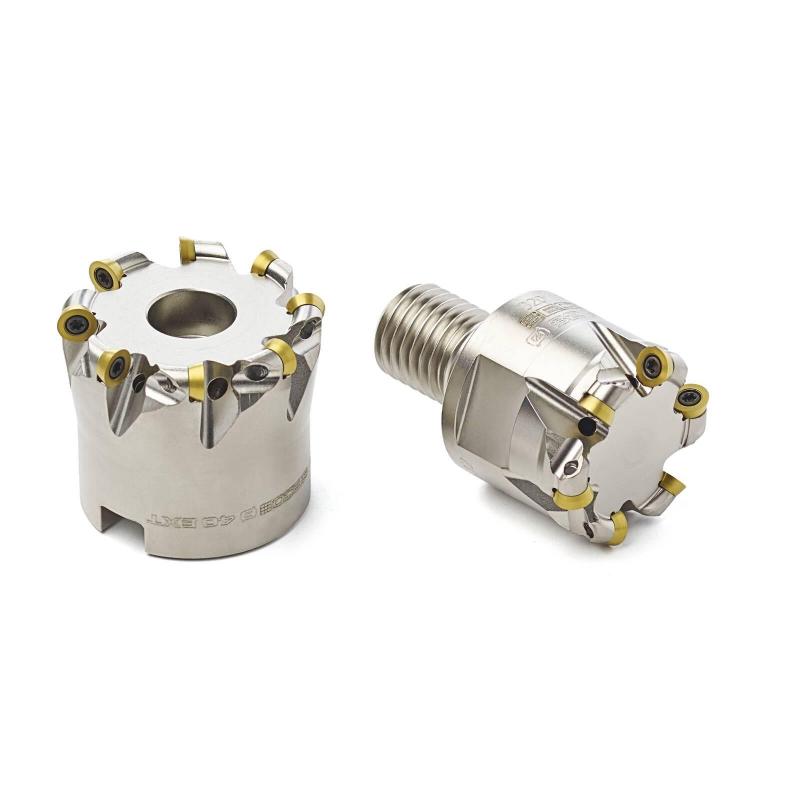

R217.29-0.75-10RE-03.4A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.11

Maximální otáčky

25600 rpm

Objednací kód produktu

R217.29-0.75-10RE-03.4A

Označení produktu ansi

R217.29-00.750-10RE-03-4A

Item style code

307-05

Číslo položky

00096942

Datamatrix on item

0

Velikost závitu

M10

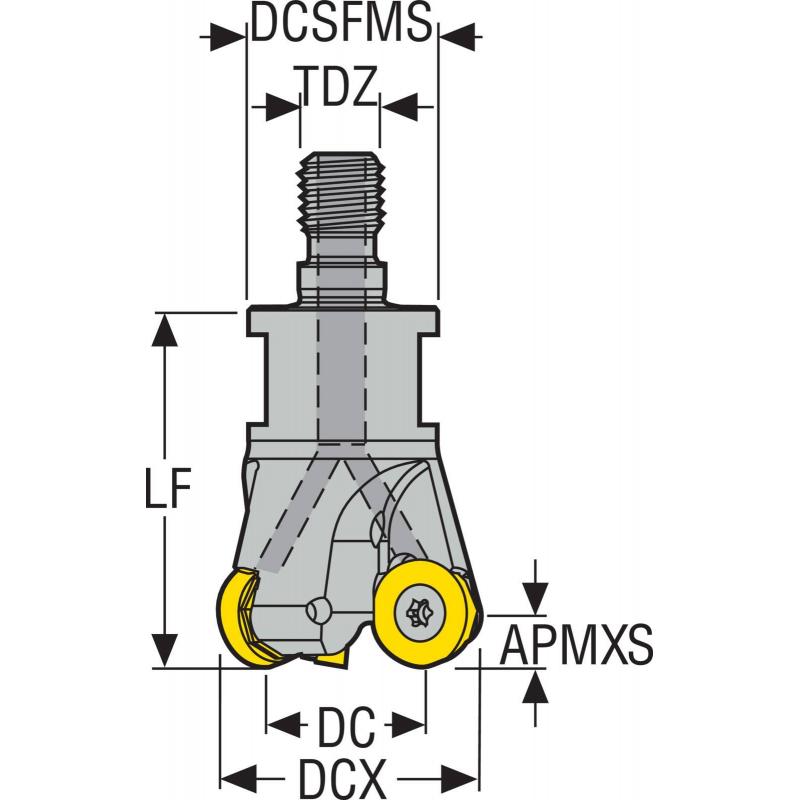

Maximální obráběný průměr [mm]

19.05

Funkční délka [mm]

27.94

Max. úhel zafrézování [deg]

9.84

Typ upnutí

Combimaster

Axiální úhel čela [deg]

3.0

Max. hloubka řezu [mm]

3.0

Max. hloubka řezu v bočním směru posuvu [mm]

3.0

Obráběcí průměr [mm]

13.05

Průměr stykové plochy ze strany stroje [mm]

18.5

Radiální úhel čela [deg]

0.0

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

3.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

36.1

Minimální průměr otvoru pro šroubovou interpolaci [mm]

32.1

Krouticí moment spoje [Nm]

40.0

Velikost klíče

15.875
