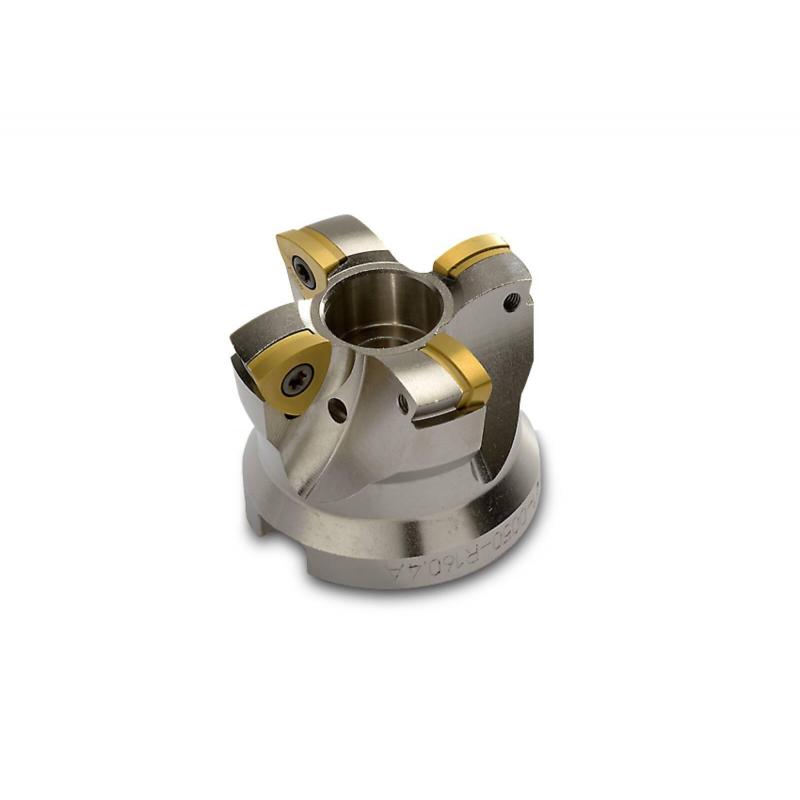

R220.21-03.00-R160.6A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.92

Maximální otáčky

10200 rpm

Objednací kód produktu

R220.21-03.00-R160.6A

Označení produktu ansi

R220.21-03.00-R160-6A

Item style code

308-01

Číslo položky

02427189

Pocket seat code of the cutter

218.19-160

Datamatrix on item

0

Kód tvaru destičky

218.19

Velikost lůžka pro břitovou destičku

160

Připojení - strana obrobku

218.19-160

Maximální obráběný průměr [mm]

76.2

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-6.0

Funkční délka [mm]

50.8

Max. úhel zafrézování [deg]

0.39

Typ upnutí

Arbor

Axiální úhel čela [deg]

6.0

Max. hloubka řezu [mm]

2.5

Max. hloubka řezu v bočním směru posuvu [mm]

2.5

Hloubka unášecí drážky [mm]

5.6

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

57.91

Průměr centrálního otvoru [mm]

25.4

Průměr stykové plochy ze strany stroje [mm]

62.0

Radiální úhel čela [deg]

-6.0

Šířka unášecí drážky [mm]

9.7

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

6

Max. hloubka řezu v čelním směru posuvu [mm]

11.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

150.4

Minimální průměr otvoru pro šroubovou interpolaci [mm]

134.11

Tool item surface treatment

Nickel coating

Programovací rádius [mm]

3.5

Tloušťka neodřezané vrstvy [mm]

1.2
