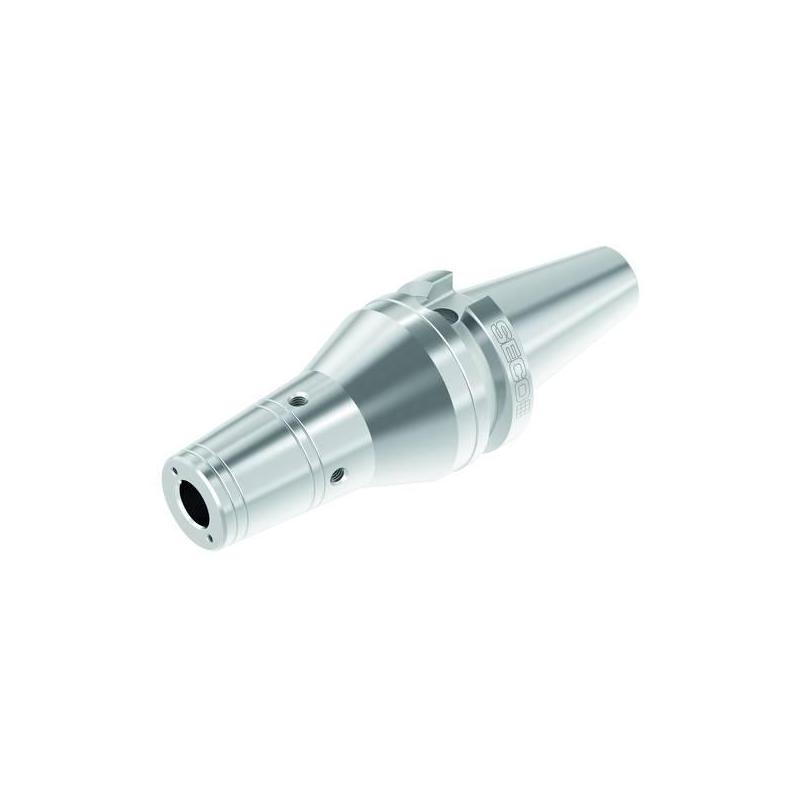

E321456001675 Upínač Taper Face (s dvojitým kontaktem)

Parametry

Čistá hmotnost [kg]

1.3

Celková délka

140.4 mm

Objednací kód produktu

E321456001675

Označení produktu ansi

E321456001675

Item style code

401-00

Číslo položky

02904804

Připojení - strana stroje

BT40 TF ADB

Velikost závitu

M12x1

Kód kvality vyvážení

G2.5

Funkční délka [mm]

36.0

Průměr centrálního otvoru [mm]

16.0

Minimální průměr upínacího otvoru [mm]

16.0

Maximální průměr upínacího otvoru [mm]

16.0

Detailní kód kvality vyvážení [000rpm]

G2.5@25.

Možnost datového čipu

1

Vysunutá délka [mm]

75.0

Délka tělesa [mm]

48.0

Úhel kužele [deg]

4.5

Upínací délka [mm]

39.0

Průměr tělesa vrtáku 1 [mm]

33.0

Průměr tělesa vrtáku 2 [mm]

42.1293979916557

Minimální funkční délka [mm]

26.0

Hloubka centrálního otvoru [mm]

50.5

Radiální poloha [mm]

17.0
