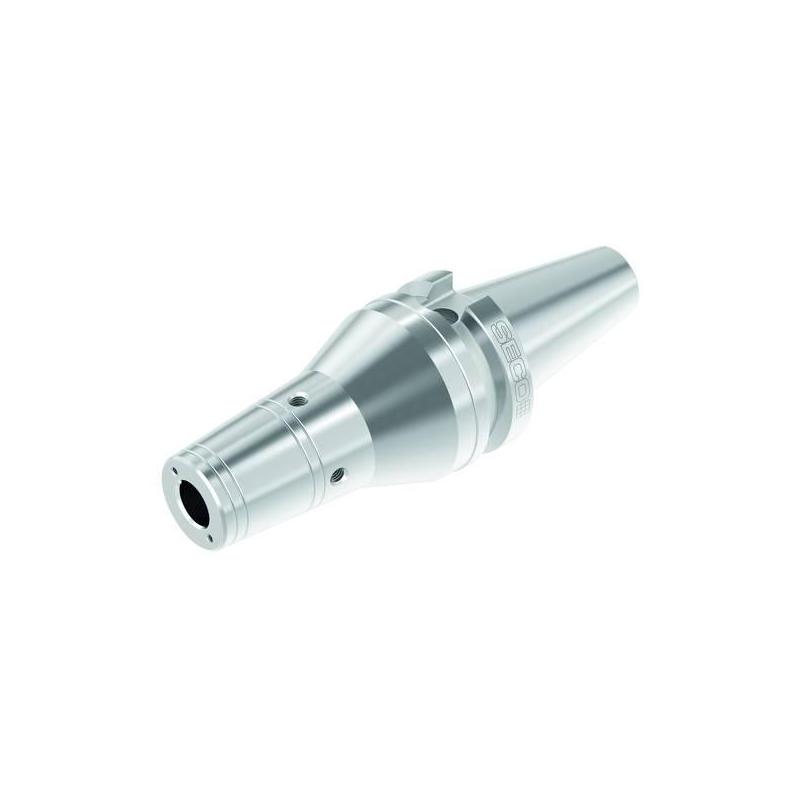

E3416560025100 Monolitní upínač Shrinkfit ( tepelné upínání )

Parametry

Čistá hmotnost [kg]

4.46

Celková délka

201.8 mm

Objednací kód produktu

E3416560025100

Označení produktu ansi

E3416560025100

Item style code

401-00

Číslo položky

02845586

Připojení - strana stroje

BT50 ADB

Velikost závitu

M16x1

Kód kvality vyvážení

G2.5

Funkční délka [mm]

53.0

Průměr centrálního otvoru [mm]

25.0

Minimální průměr upínacího otvoru [mm]

25.0

Maximální průměr upínacího otvoru [mm]

25.0

Detailní kód kvality vyvážení [000rpm]

G2.5@25.

Možnost datového čipu

1

Vysunutá délka [mm]

100.0

Délka tělesa [mm]

62.0

Úhel kužele [deg]

4.5

Upínací délka [mm]

47.0

Průměr tělesa vrtáku 1 [mm]

48.0

Průměr tělesa vrtáku 2 [mm]

57.1293979916557

Minimální funkční délka [mm]

43.0

Hloubka centrálního otvoru [mm]

58.5

Radiální poloha [mm]

25.0
