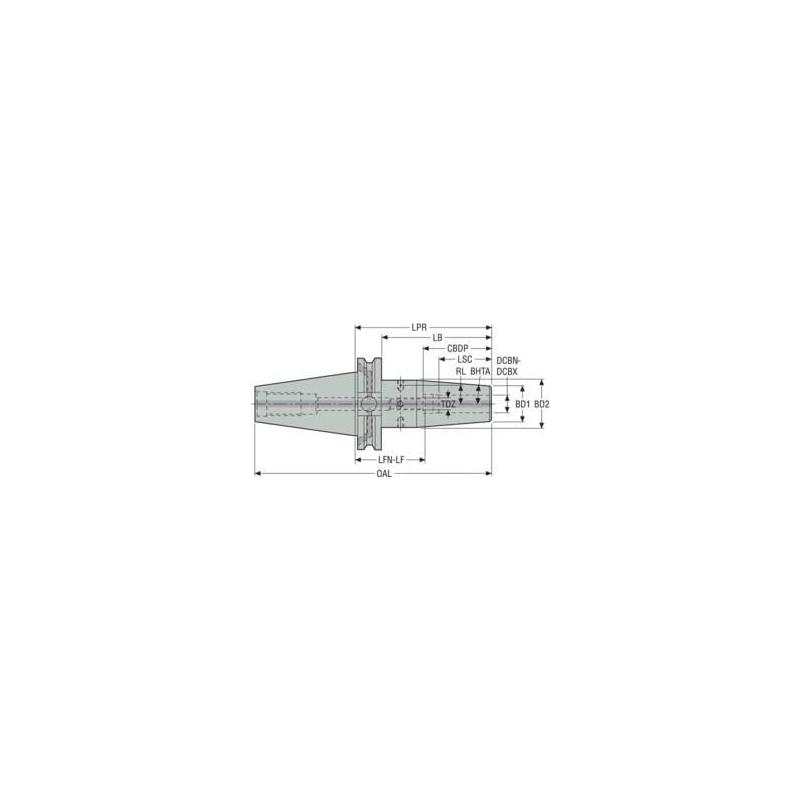

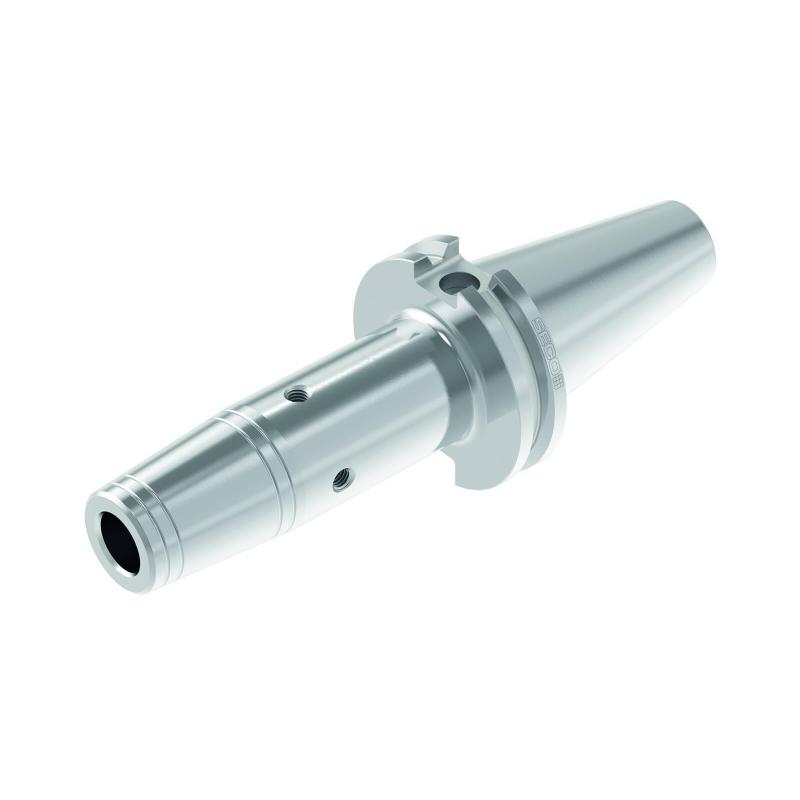

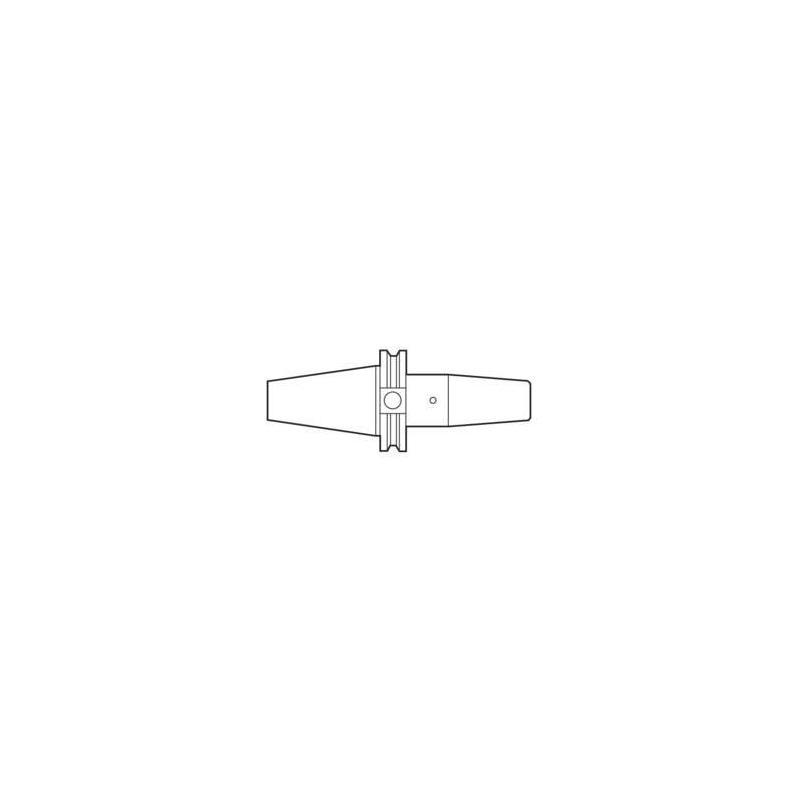

E26425603037375 Upínač Taper Face (s dvojitým kontaktem)

Parametry

Čistá hmotnost [kg]

1.3

Celková délka

163.65 mm

Objednací kód produktu

E26425603037375

Označení produktu ansi

E26425603037375

Item style code

401-00

Číslo položky

02999166

Připojení - strana stroje

CAT40 TF ADB

Velikost závitu

M8x1

Kód kvality vyvážení

G2.5

Funkční délka [mm]

64.25

Průměr centrálního otvoru [mm]

9.525

Minimální průměr upínacího otvoru [mm]

9.525

Maximální průměr upínacího otvoru [mm]

9.525

Detailní kód kvality vyvážení [000rpm]

G2.5@25.

Možnost datového čipu

1

Vysunutá délka [mm]

95.25

Délka tělesa [mm]

76.15

Úhel kužele [deg]

4.5

Upínací délka [mm]

31.0

Průměr tělesa vrtáku 1 [mm]

24.0

Průměr tělesa vrtáku 2 [mm]

32.0

Minimální funkční délka [mm]

54.25

Hloubka centrálního otvoru [mm]

42.5

Radiální poloha [mm]

13.0
