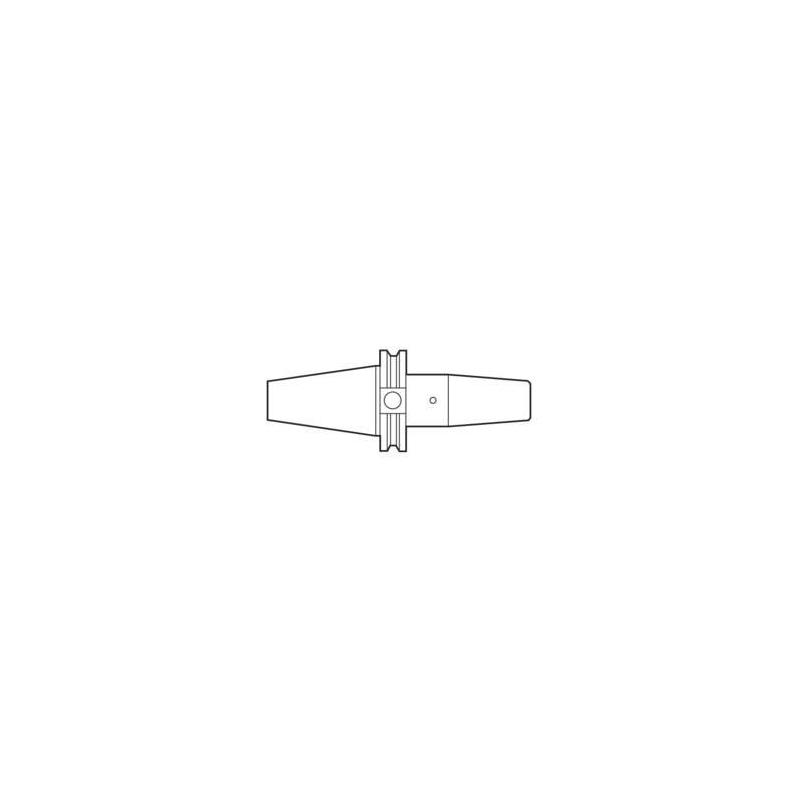

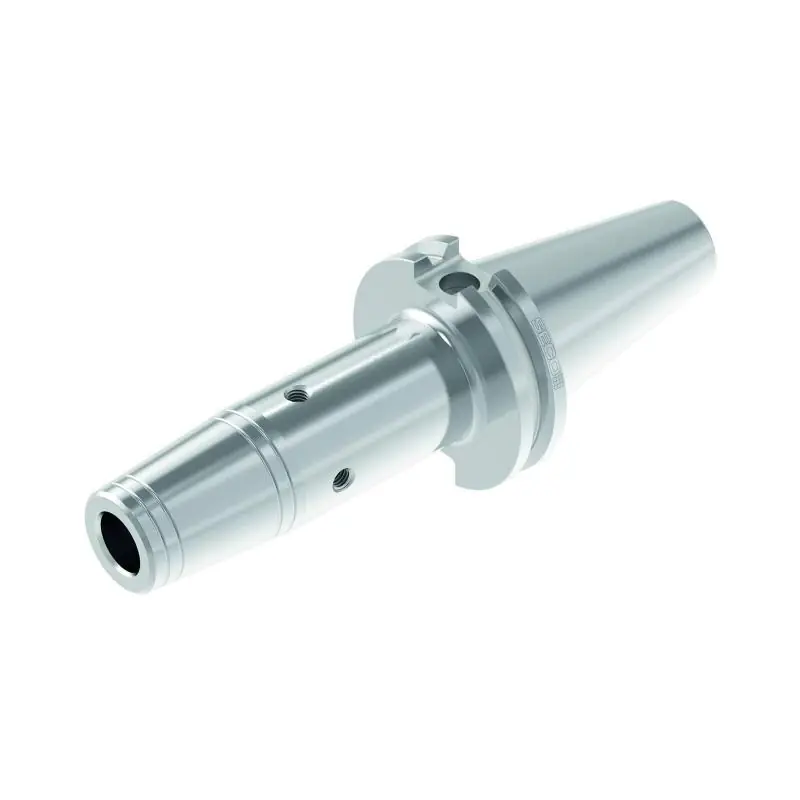

E26445603050400 Upínač Taper Face (s dvojitým kontaktem)

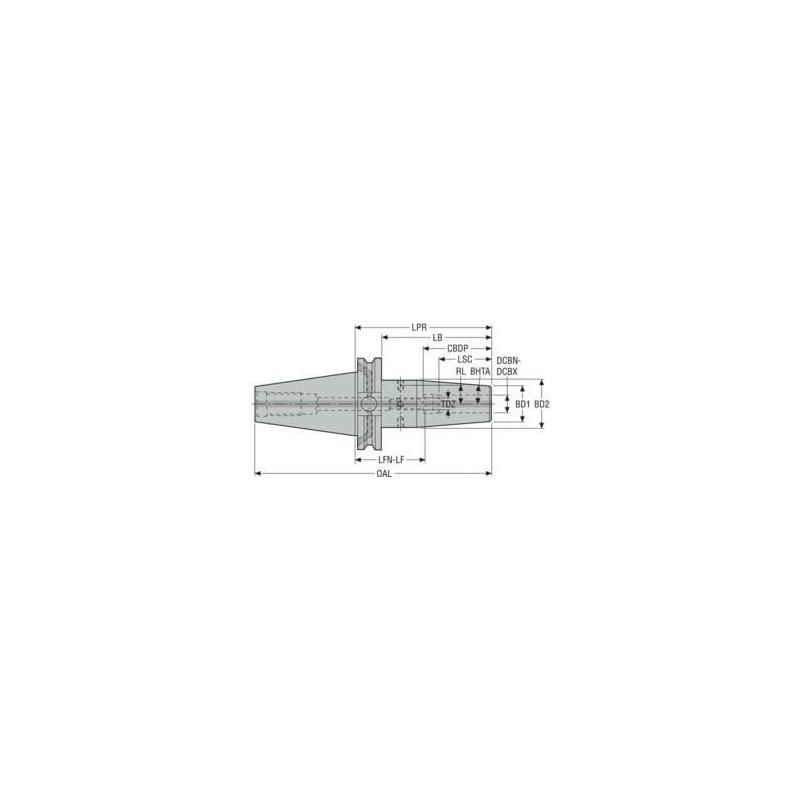

Parametry

Čistá hmotnost [kg]

3.1

Celková délka

203.35 mm

Objednací kód produktu

E26445603050400

Označení produktu ansi

E26445603050400

Item style code

401-00

Číslo položky

02998689

Připojení - strana stroje

CAT50 TF ADB

Velikost závitu

M10X1

Kód kvality vyvážení

G2.5

Funkční délka [mm]

67.6

Průměr centrálního otvoru [mm]

12.7

Minimální průměr upínacího otvoru [mm]

12.7

Maximální průměr upínacího otvoru [mm]

12.7

Detailní kód kvality vyvážení [000rpm]

G2.5@25.

Možnost datového čipu

1

Vysunutá délka [mm]

101.6

Délka tělesa [mm]

82.5

Úhel kužele [deg]

4.5

Upínací délka [mm]

34.0

Průměr tělesa vrtáku 1 [mm]

24.0

Průměr tělesa vrtáku 2 [mm]

32.0

Minimální funkční délka [mm]

57.6

Hloubka centrálního otvoru [mm]

45.5

Radiální poloha [mm]

13.0
