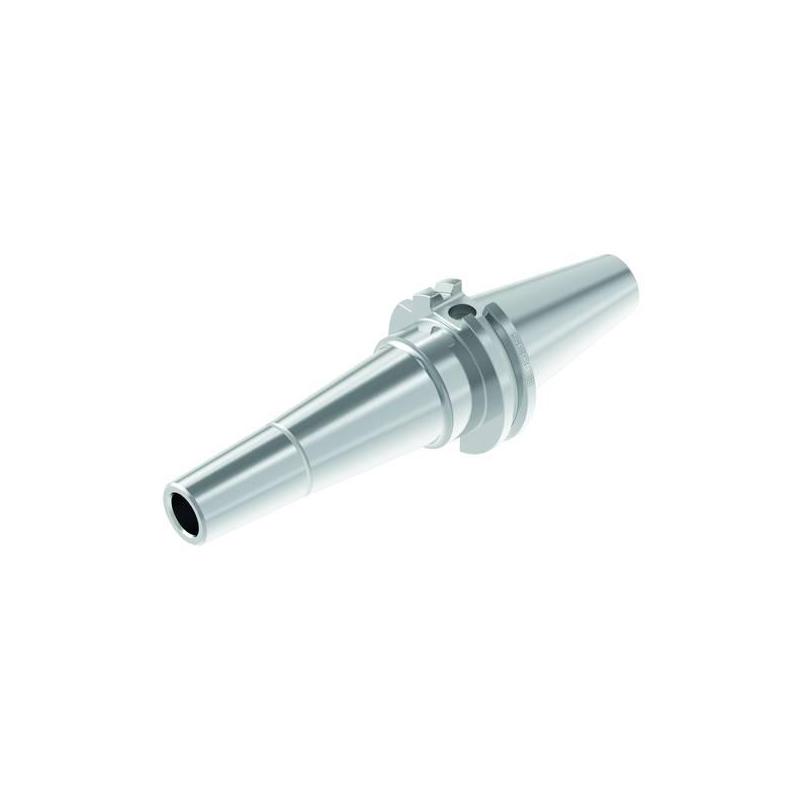

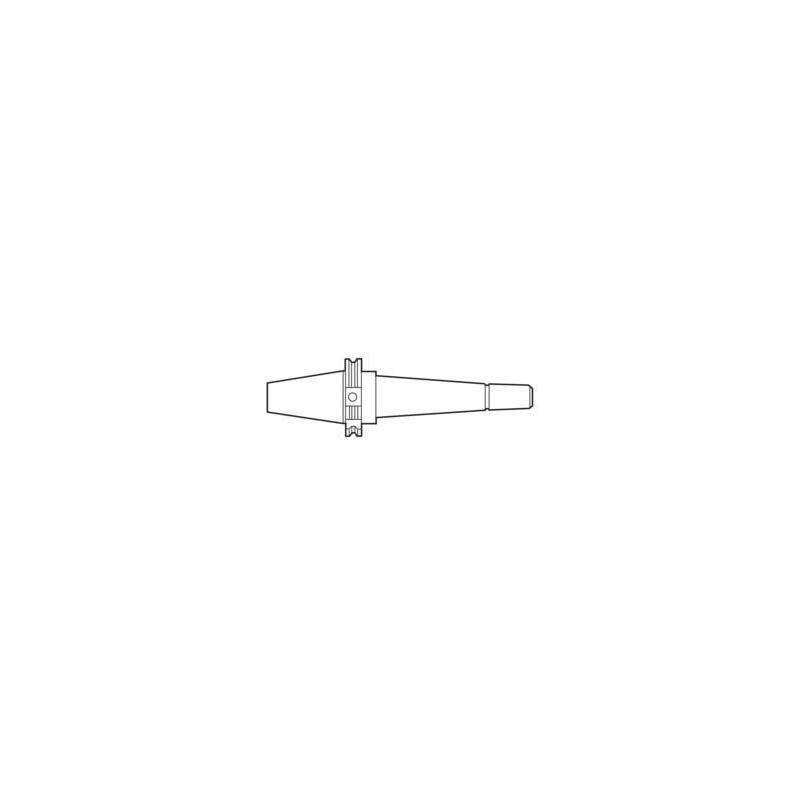

E3476580108140 Monolitní upínač Shrinkfit ( tepelné upínání )

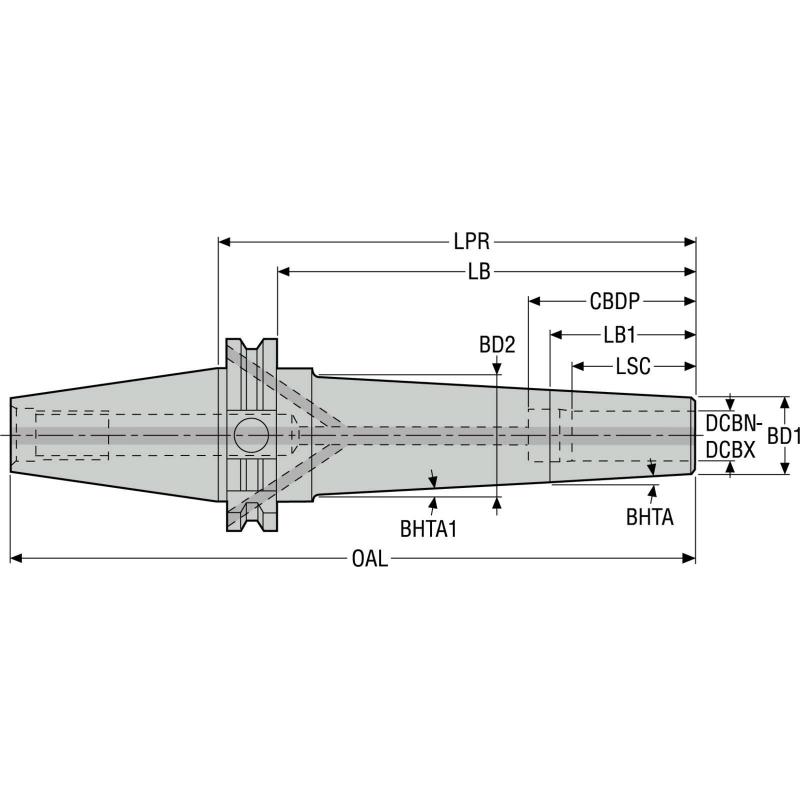

Parametry

Čistá hmotnost [kg]

1.23

Celková délka

208.4 mm

Objednací kód produktu

E3476580108140

Označení produktu ansi

E3476580108140

Item style code

401-00

Číslo položky

00048139

Připojení - strana stroje

DIN40 ADB/ CAT40

Délka tělesa 1 [mm]

36.0

Kód kvality vyvážení

G2.5

Funkční délka [mm]

110.0

Průměr centrálního otvoru [mm]

8.0

Minimální průměr upínacího otvoru [mm]

8.0

Maximální průměr upínacího otvoru [mm]

8.0

Detailní kód kvality vyvážení [000rpm]

G2.5@25.

Možnost datového čipu

1

Vysunutá délka [mm]

140.0

Délka tělesa [mm]

120.9

Úhel kužele [deg]

3.0

Upínací délka [mm]

30.0

Doplňující informace 1

6

Průměr tělesa vrtáku 1 [mm]

16.0

Průměr tělesa vrtáku 2 [mm]

31.8467956749565

Minimální funkční délka [mm]

97.5

Úhel kužele 1 [deg]

5.0

Hloubka centrálního otvoru [mm]

44.0
