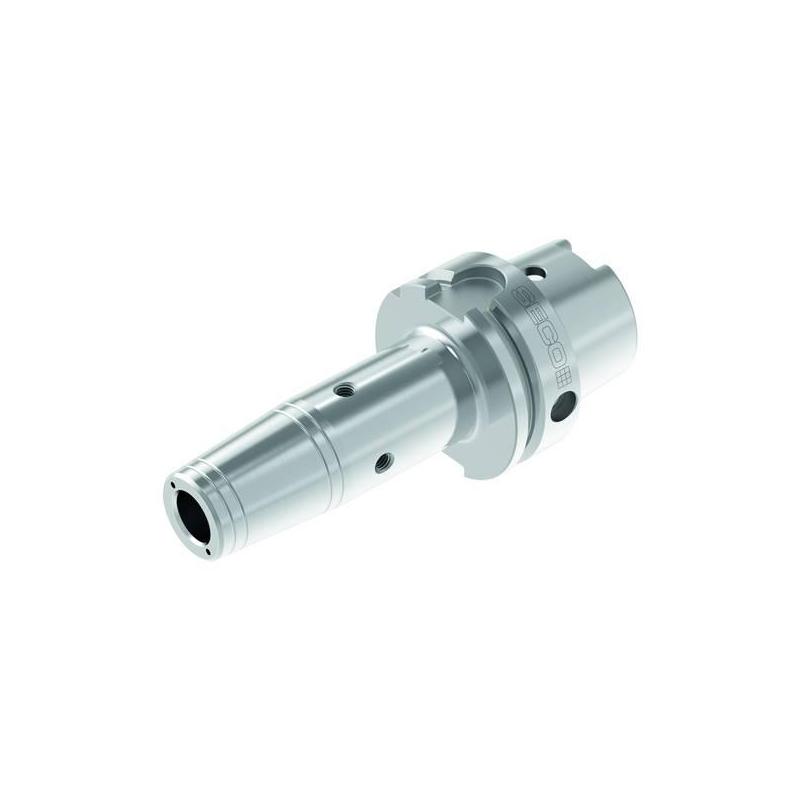

E930654020685 Monolitní upínač Shrinkfit ( tepelné upínání )

Parametry

Čistá hmotnost [kg]

2.15

Celková délka

135.0 mm

Objednací kód produktu

E930654020685

Označení produktu ansi

E930654020685

Item style code

401-00

Číslo položky

03180070

Připojení - strana stroje

HSK-A100

Velikost závitu

M5x0.8

Kód kvality vyvážení

G2.5

Funkční délka [mm]

63.0

Minimální průměr upínacího otvoru [mm]

6.0

Maximální průměr upínacího otvoru [mm]

6.0

Detailní kód kvality vyvážení [000rpm]

G2.5@25.

Možnost datového čipu

1

Vysunutá délka [mm]

85.0

Délka tělesa [mm]

56.0

Úhel kužele [deg]

4.5

Upínací délka [mm]

22.0

Průměr tělesa vrtáku 1 [mm]

21.0

Průměr tělesa vrtáku 2 [mm]

27.0

Minimální funkční délka [mm]

49.0

Hloubka centrálního otvoru [mm]

37.5

Radiální poloha [mm]

10.5

Doplňující informace 2

Conform to DIN 69882-8
