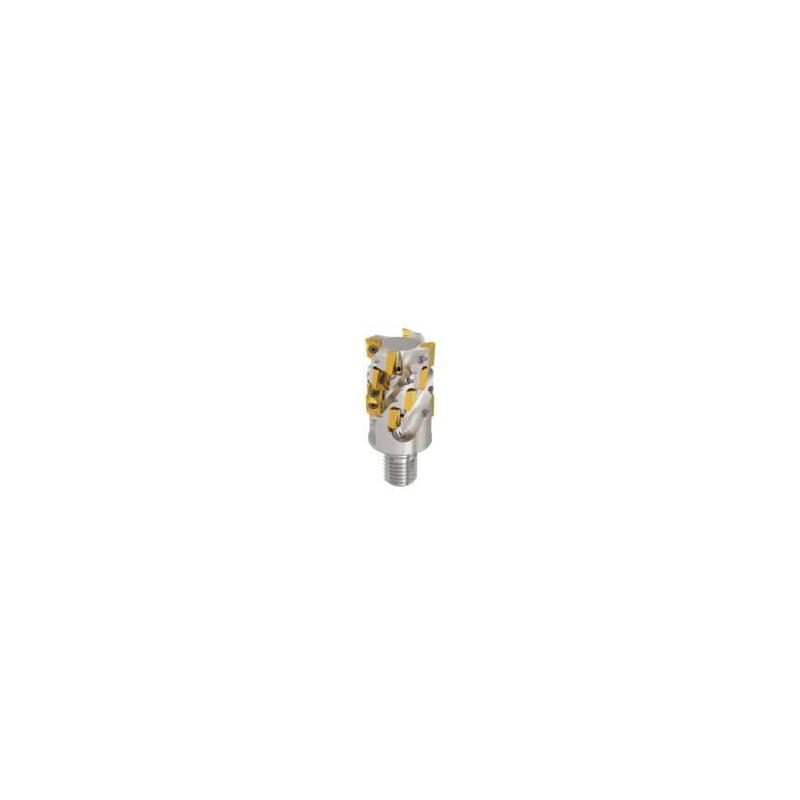

R217.69-2040.RE-044-12.4AN Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.3603

Celková délka

88.0 mm

Maximální otáčky

16400 rpm

Objednací kód produktu

R217.69-2040.RE-044-12.4AN

Označení produktu ansi

R217.69-2040.RE-044-12.4AN

Item style code

307-07

Číslo položky

02972764

Počet břitů

4

Pocket seat code of the cutter

XO.X1204

Datamatrix on item

0

Kód tvaru destičky

X

Velikost lůžka pro břitovou destičku

12

Velikost závitu

M20

Připojení - strana obrobku

XOMX1204 / XOEX1204

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-6.4

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

61.0

Max. úhel zafrézování [deg]

2.5

Typ upnutí

Combimaster

Axiální úhel čela [deg]

8.0

Max. hloubka řezu [mm]

44.0

Max. hloubka řezu v bočním směru posuvu [mm]

44.0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

40.0

Průměr stykové plochy ze strany stroje [mm]

36.5

Radiální úhel čela [deg]

-6.4

Materiál řezného prvku

819B (35NCD16) 47HRc

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

16

Max. hloubka řezu v čelním směru posuvu [mm]

7.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

78.25

Minimální průměr otvoru pro šroubovou interpolaci [mm]

67.12

Tool item surface treatment

Nickel coating

Krouticí moment spoje [Nm]

120.0

Velikost klíče

32

Směr šroubovice břitů

RIGHT
