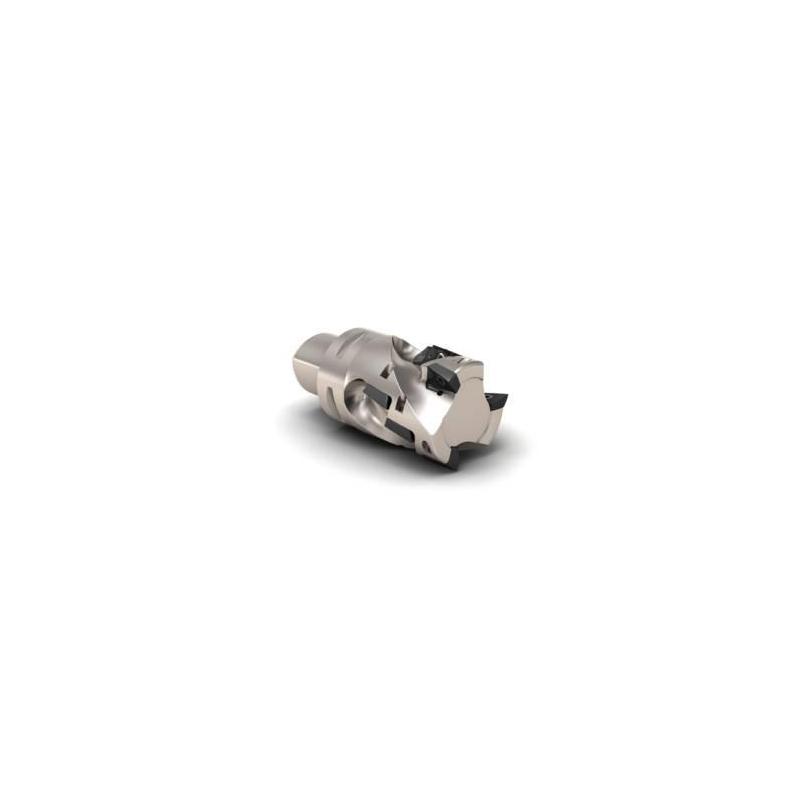

C6-R217.69-066-044-12.5AN Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

1.814

Celková délka

119.0 mm

Maximální otáčky

12000 rpm

Objednací kód produktu

C6-R217.69-066-044-12.5AN

Označení produktu ansi

C6-R217.69-066-044-12.5AN

Item style code

307-07

Číslo položky

02717924

Počet břitů

5

Připojení - strana stroje

C6

Pocket seat code of the cutter

XO.X1204

Datamatrix on item

0

Kód tvaru destičky

X

Velikost lůžka pro břitovou destičku

12

Připojení - strana obrobku

XOMX1204 / XOEX1204

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-6.4

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

81.0

Max. úhel zafrézování [deg]

1.0

Typ upnutí

Seco-Capto

Axiální úhel čela [deg]

8.0

Max. hloubka řezu [mm]

44.0

Max. hloubka řezu v bočním směru posuvu [mm]

44.0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

66.0

Průměr stykové plochy ze strany stroje [mm]

63.0

Radiální úhel čela [deg]

-6.4

Materiál řezného prvku

819B (35NCD16) 47HRc

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

20

Max. hloubka řezu v čelním směru posuvu [mm]

7.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

130.25

Minimální průměr otvoru pro šroubovou interpolaci [mm]

119.12

Tool item surface treatment

Nickel coating

Směr šroubovice břitů

RIGHT

Využitelná max. délka [mm]

59.0
