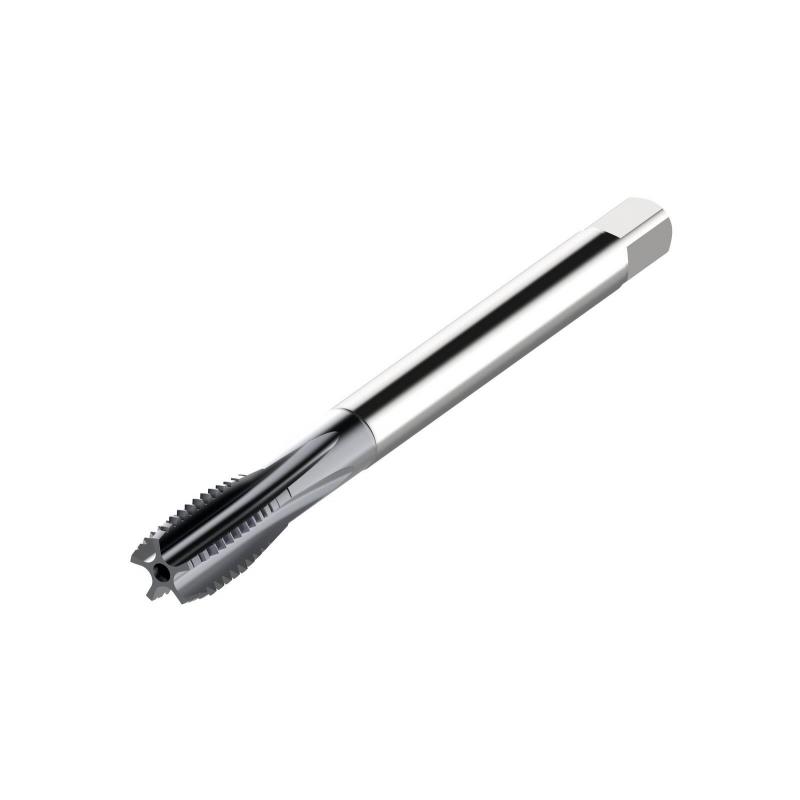

MTS-M24X3.00ISO6HX-XC-K102-A -

Parametry

Čistá hmotnost [kg]

0.283

Celková délka

160.0 mm

Délka závitu [mm]

38.0

Objednací kód produktu

MTS-M24X3.00ISO6HX-XC-K102-A

Označení produktu ansi

MTS-M24X3.00ISO6HX-XC-K102-A

Item style code

301-01

Číslo položky

03305459

Počet břitů

5

Velikost závitu

M24

Velikost stopky a čtyřhranu

18.00X14.50

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

18.0

Funkční délka [mm]

160.0

Typ upnutí

Cylindrical

Kód provedení výstupu chladiva

1

Materiál řezného prvku

HSS-E-PM

Toleranční třída závitu [5B]

6HX

Min. rozteč závitu [mm]

3.0

Max. rozteč závitu [mm]

3.0

Úhel šroubovice břitů [deg]

0.0

Využitelná délka [mm]

113.0

Povlak řezného prvku

TiAlN

Poměr využitelné délky

3.0

Průměr závitu [mm]

24.0

Norma provedení nástroje

DIN376

Doporučený průměr výchozího otvoru [mm]

21.0

Maximální průměr výchozího otvoru [mm]

21.252

Závitování - typ náběhu

C
