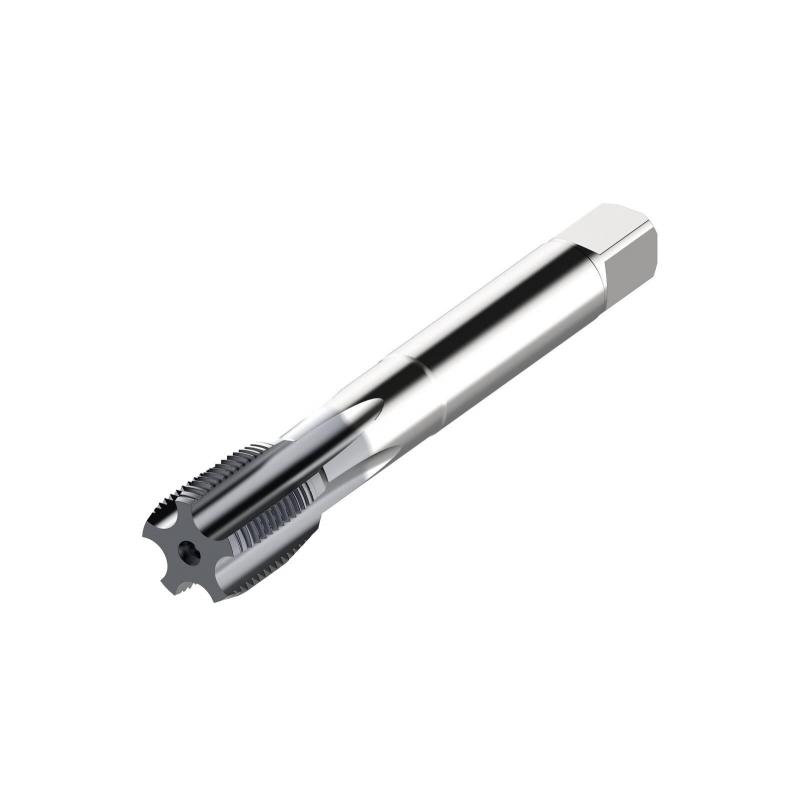

MTS-1/4-20UNC-XC-K131 -

Parametry

Čistá hmotnost [kg]

0.015

Celková délka

80.0 mm

Délka závitu [mm]

15.6

Objednací kód produktu

MTS-1/4-20UNC-XC-K131

Označení produktu ansi

MTS-1/4-20UNC-XC-K131

Item style code

301-01

Číslo položky

03305480

Počet břitů

5

Velikost závitu

UNC1/4-20

Velikost stopky a čtyřhranu

8.25X5.5

Min. počet chodů na palec

20.0

Max. počet chodů na palec

20.0

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Průměr stopky / otvoru pro trn [mm]

7.0

Funkční délka [mm]

80.0

Typ upnutí

Cylindrical

Kód provedení výstupu chladiva

0

Materiál řezného prvku

HSS-E-PM

Toleranční třída závitu [5B]

2BX

Úhel šroubovice břitů [deg]

0.0

Využitelná délka [mm]

25.0

Povlak řezného prvku

TiAlN

Poměr využitelné délky

3.0

Průměr závitu [mm]

6.35

Norma provedení nástroje

DIN2184-1

Doporučený průměr výchozího otvoru [mm]

5.1

Maximální průměr výchozího otvoru [mm]

5.268

Závitování - typ náběhu

C
