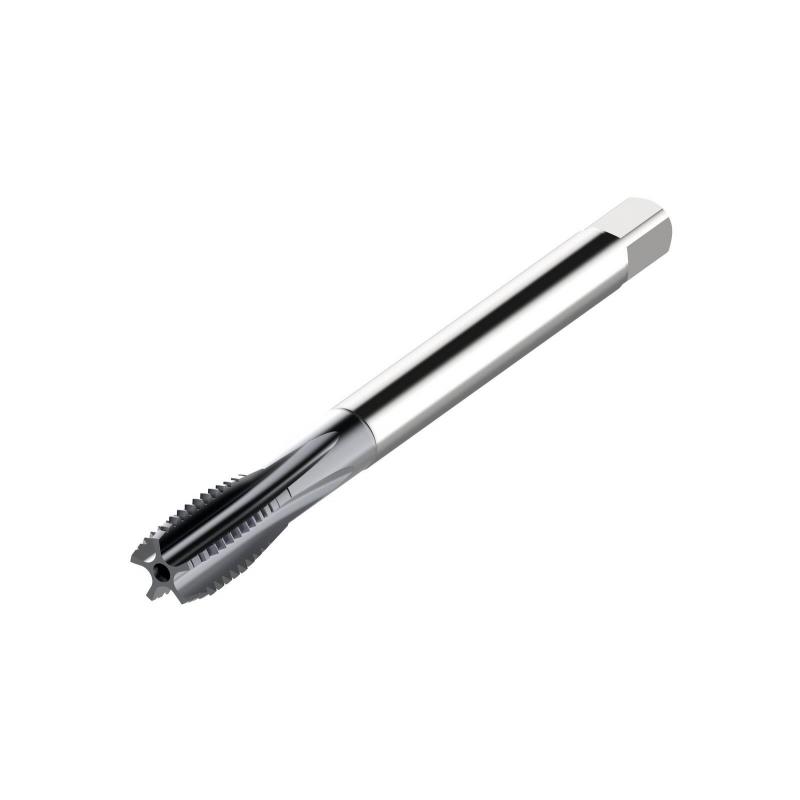

MTS-M22X2.50ISO6HX-XC-K102-A -

Parametry

Čistá hmotnost [kg]

0.241

Celková délka

140.0 mm

Délka závitu [mm]

34.0

Objednací kód produktu

MTS-M22X2.50ISO6HX-XC-K102-A

Označení produktu ansi

MTS-M22X2.50ISO6HX-XC-K102-A

Item style code

301-01

Číslo položky

03305458

Počet břitů

5

Velikost závitu

M22

Velikost stopky a čtyřhranu

18.00X14.50

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

18.0

Funkční délka [mm]

140.0

Typ upnutí

Cylindrical

Kód provedení výstupu chladiva

1

Materiál řezného prvku

HSS-E-PM

Toleranční třída závitu [5B]

6HX

Min. rozteč závitu [mm]

2.5

Max. rozteč závitu [mm]

2.5

Úhel šroubovice břitů [deg]

0.0

Využitelná délka [mm]

93.0

Povlak řezného prvku

TiAlN

Poměr využitelné délky

3.0

Průměr závitu [mm]

22.0

Norma provedení nástroje

DIN376

Doporučený průměr výchozího otvoru [mm]

19.7

Maximální průměr výchozího otvoru [mm]

19.744

Závitování - typ náběhu

C
