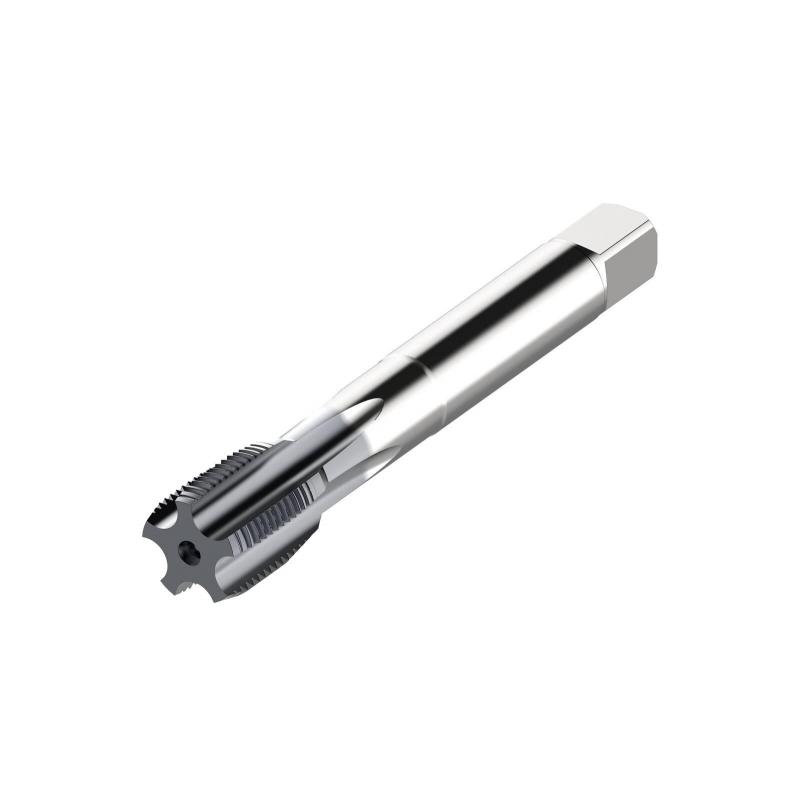

MTS-3/4-16UNF-XC-K141 -

Parametry

Čistá hmotnost [kg]

0.12

Celková délka

110.0 mm

Délka závitu [mm]

25.0

Objednací kód produktu

MTS-3/4-16UNF-XC-K141

Označení produktu ansi

MTS-3/4-16UNF-XC-K141

Item style code

301-01

Číslo položky

03305495

Počet břitů

5

Velikost závitu

UNF3/4-16

Velikost stopky a čtyřhranu

14.25X11.00

Min. počet chodů na palec

16.0

Max. počet chodů na palec

16.0

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Průměr stopky / otvoru pro trn [mm]

14.0

Funkční délka [mm]

110.0

Typ upnutí

Cylindrical

Kód provedení výstupu chladiva

0

Materiál řezného prvku

HSS-E-PM

Toleranční třída závitu [5B]

2BX

Úhel šroubovice břitů [deg]

0.0

Využitelná délka [mm]

62.5

Povlak řezného prvku

TiAlN

Poměr využitelné délky

3.0

Průměr závitu [mm]

19.05

Norma provedení nástroje

DIN2184-1

Doporučený průměr výchozího otvoru [mm]

17.5

Maximální průměr výchozího otvoru [mm]

16.833

Závitování - typ náběhu

C
