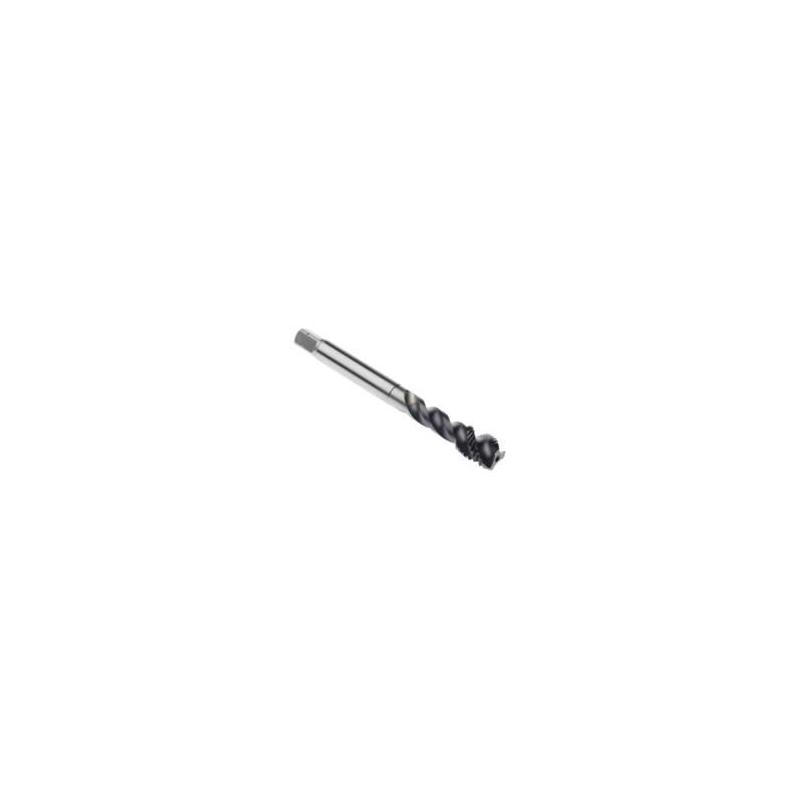

MTH-M22X1.50ISO6HX-BC-P011 Závitník s lamačem třísek/šroubovicí

Parametry

Čistá hmotnost [kg]

0.2064

Délka závitu [mm]

17.0

Objednací kód produktu

MTH-M22X1.50ISO6HX-BC-P011

Označení produktu ansi

MTH-M22X1.50ISO6HX-BC-P011

Item style code

301-01

Číslo položky

03000060

Počet břitů

4

Velikost závitu

MF22X1.5

Velikost stopky a čtyřhranu

18.00X14.50

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Průměr stopky / otvoru pro trn [mm]

18.0

Funkční délka [mm]

125.0

Typ upnutí

Cylindrical

Kód provedení výstupu chladiva

0

Materiál řezného prvku

HSS-E-PM

Toleranční třída závitu [5B]

6HX

Min. rozteč závitu [mm]

1.5

Max. rozteč závitu [mm]

1.5

Úhel šroubovice břitů [deg]

48.0

Využitelná délka [mm]

78.0

Povlak řezného prvku

AlTiN

Poměr využitelné délky

3.0

Průměr závitu [mm]

22.0

Norma provedení nástroje

DIN374

Doporučený průměr výchozího otvoru [mm]

20.5

Maximální průměr výchozího otvoru [mm]

20.676

Závitování - typ náběhu

C
