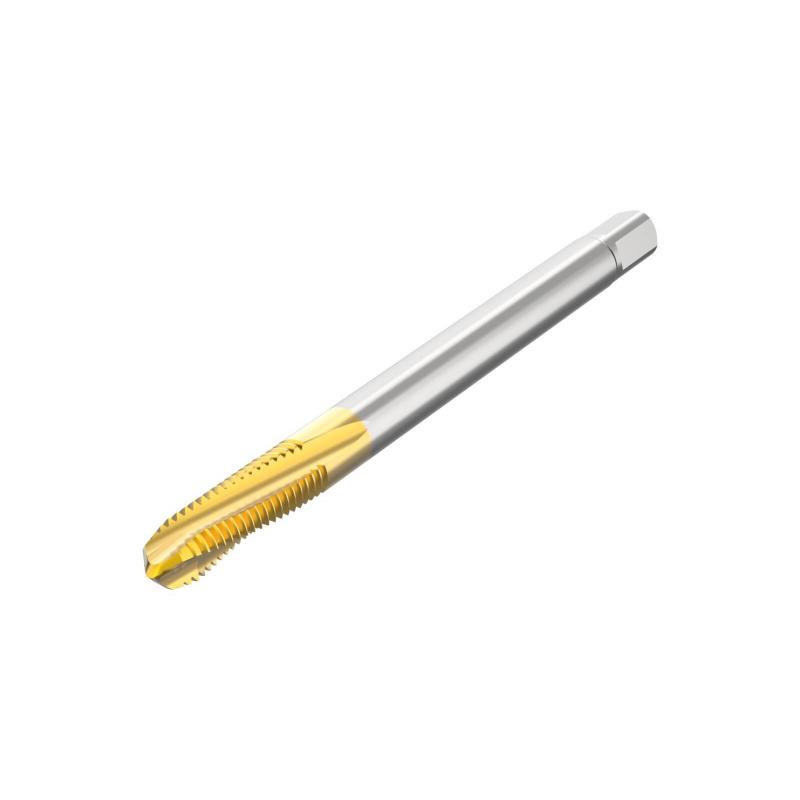

MTH-M4X0.70ISO6HX-BC-S003 Závitník s lamačem třísek/šroubovicí

Parametry

Čistá hmotnost [kg]

0.007

Celková délka

63.0 mm

Délka závitu [mm]

10.5

Objednací kód produktu

MTH-M4X0.70ISO6HX-BC-S003

Označení produktu ansi

MTH-M4X0.70ISO6HX-BC-S003

Item style code

301-01

Číslo položky

10001074

Počet břitů

3

Velikost závitu

M4

Velikost stopky a čtyřhranu

4.50X3.40

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Průměr stopky / otvoru pro trn [mm]

4.5

Funkční délka [mm]

63.0

Typ upnutí

Cylindrical

Kód provedení výstupu chladiva

0

Materiál řezného prvku

HSS-E-PM

Toleranční třída závitu [5B]

6HX

Min. rozteč závitu [mm]

0.7

Max. rozteč závitu [mm]

0.7

Úhel šroubovice břitů [deg]

10.0

Využitelná délka [mm]

10.5

Povlak řezného prvku

TiN

Poměr využitelné délky

1.5

Průměr závitu [mm]

4.104

Norma provedení nástroje

DIN371

Doporučený průměr výchozího otvoru [mm]

3.4

Maximální průměr výchozího otvoru [mm]

3.422

Závitování - typ náběhu

C
