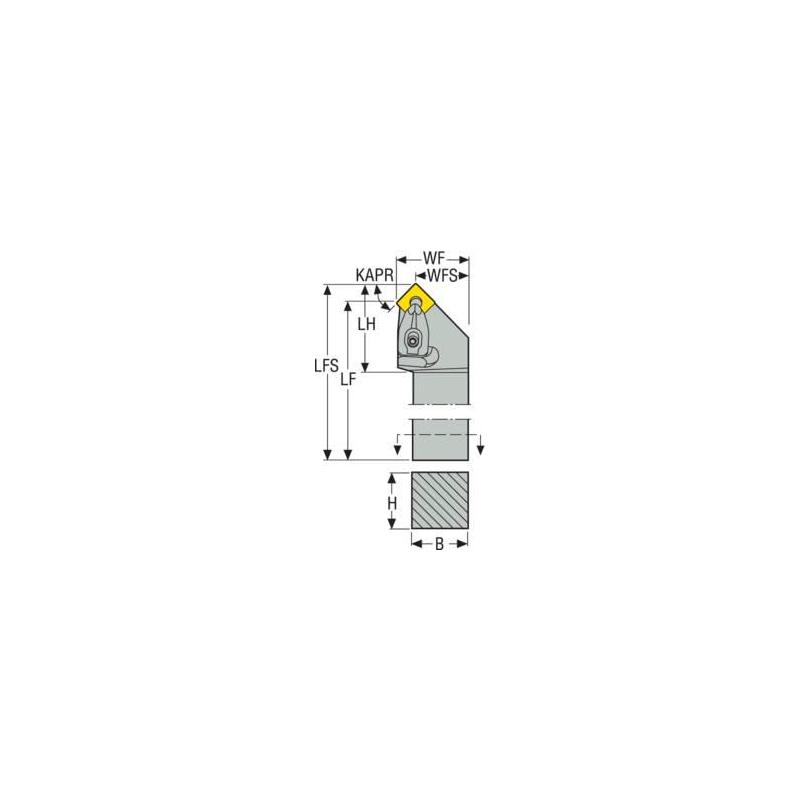

DSSNL3225P12-M Držák pro soustružení

Parametry

Čistá hmotnost [kg]

1.104

Délka stopky [mm]

140.3

Směr řezu [řez]

Left

Objednací kód produktu

DSSNL3225P12-M

Označení produktu ansi

DSSNL3225P12-M

Item style code

309-01

Číslo položky

02588178

Připojení - strana stroje

3225

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

1204

Připojení - strana obrobku

SN..1204..

Šířka stopky [mm]

25.0

Vlastnosti dodávky chladiva

0

Minimální vnitřní obráběný průměr [mm]

350.0

Ortogonální úhel čela [deg]

-8.0

Výška stopky držáku [mm]

32.0

Systém upínání destiček

D

Úhel nastavení ostří nástroje [deg]

45.0

Kód úhlu břitu nástroje

S

Úhel nastavení ostří v čelním směru posuvu [deg]

135.0

Úhel nastavení ostří v bočním směru posuvu [deg]

45.0

Úhel sklonu [deg]

0.0

Funkční délka [mm]

170.0

Délka hlavičky [mm]

39.0

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

32.0

Max. radiální hloubka řezu [mm]

1.0

Maximální hloubka řezu [mm]

8.8

Axiální úhel čela [deg]

-6.0

Minimální vnitřní obráběný průměr 3 [mm]

350.0

Radiální úhel čela [deg]

-6.0

Vedlejší funkční délka [mm]

179.3
