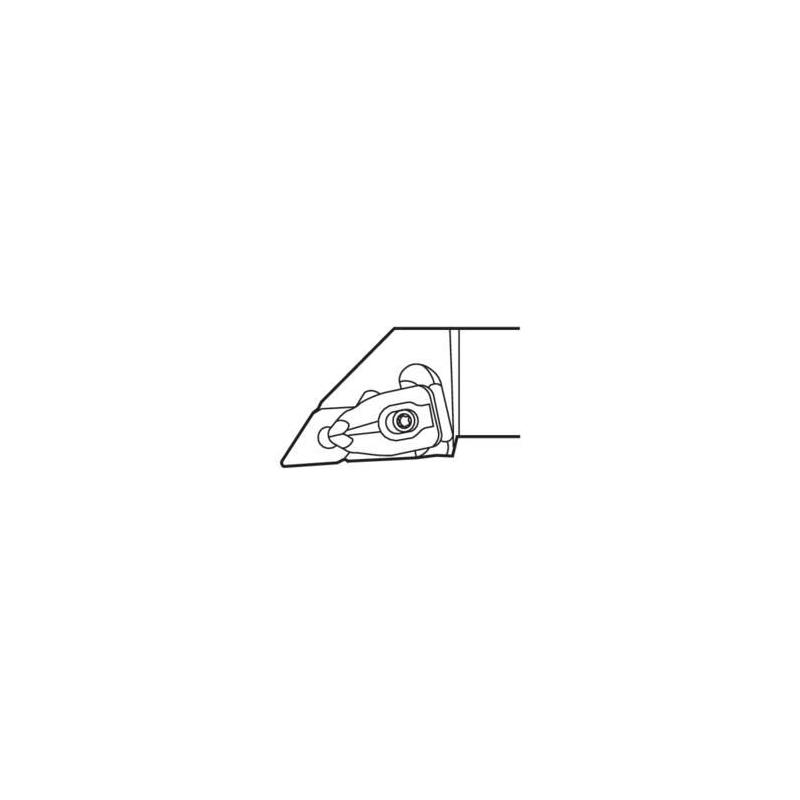

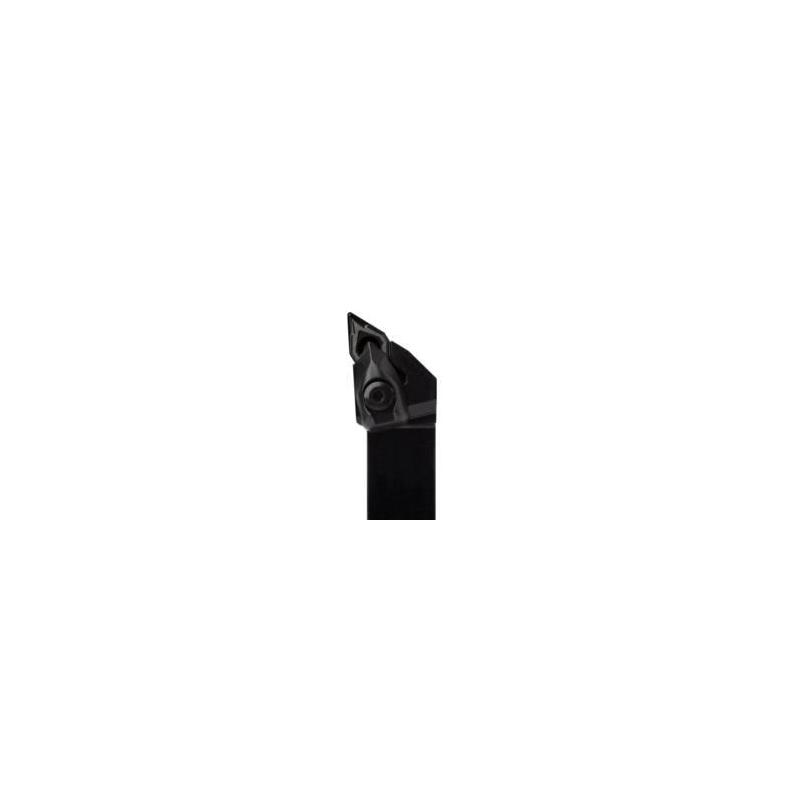

DDJNR-10-3A Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.24

Délka stopky [mm]

71.6

Směr řezu [řez]

Right

Objednací kód produktu

DDJNR-10-3A

Označení produktu ansi

DDJNR-10-3A

Item style code

309-01

Číslo položky

02565487

Připojení - strana stroje

15.88

Kód tvaru destičky

D

Připojení - strana obrobku

DN..33.

Šířka stopky [mm]

15.875

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-6.0

Výška stopky držáku [mm]

15.875

Systém upínání destiček

D

Úhel nastavení ostří nástroje [deg]

93.0

Kód úhlu břitu nástroje

J

Úhel nastavení ostří v čelním směru posuvu [deg]

122.0

Úhel nastavení ostří v bočním směru posuvu [deg]

93.0

Úhel sklonu [deg]

-6.0

Funkční délka [mm]

101.6

Délka hlavičky [mm]

30.0

Max. úhel zafrézování [deg]

30.0

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

22.225

Axiální úhel čela [deg]

-6.0
