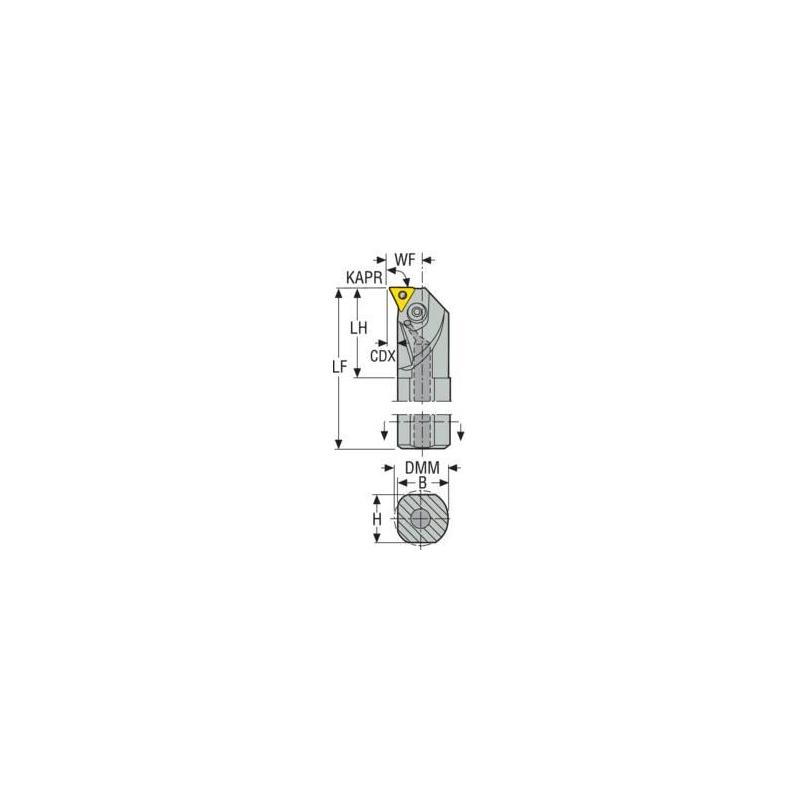

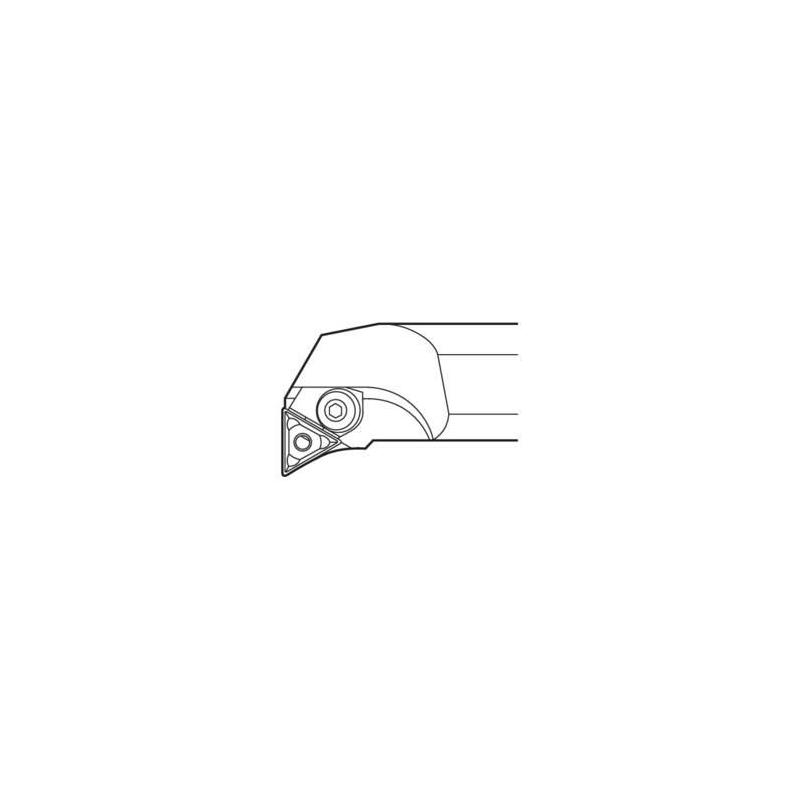

A25S-PTFNR16 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.709

Směr řezu [řez]

Right

Objednací kód produktu

A25S-PTFNR16

Označení produktu ansi

A25S-PTFNR16

Item style code

309-01

Číslo položky

00039889

Připojení - strana stroje

25

Kód tvaru destičky

T

Připojení - strana obrobku

TN..1604..

Šířka stopky [mm]

24.0

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

32.0

Průměr stopky / otvoru pro trn [mm]

25.0

Ortogonální úhel čela [deg]

-6.0

Výška stopky držáku [mm]

23.0

Systém upínání destiček

W

Úhel nastavení ostří nástroje [deg]

90.0

Kód úhlu břitu nástroje

F

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

120.0

Úhel sklonu [deg]

-13.0

Funkční délka [mm]

250.0

Délka hlavičky [mm]

35.0

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

17.0

Max. radiální hloubka řezu [mm]

4.0

Maximální hloubka řezu [mm]

4.0
