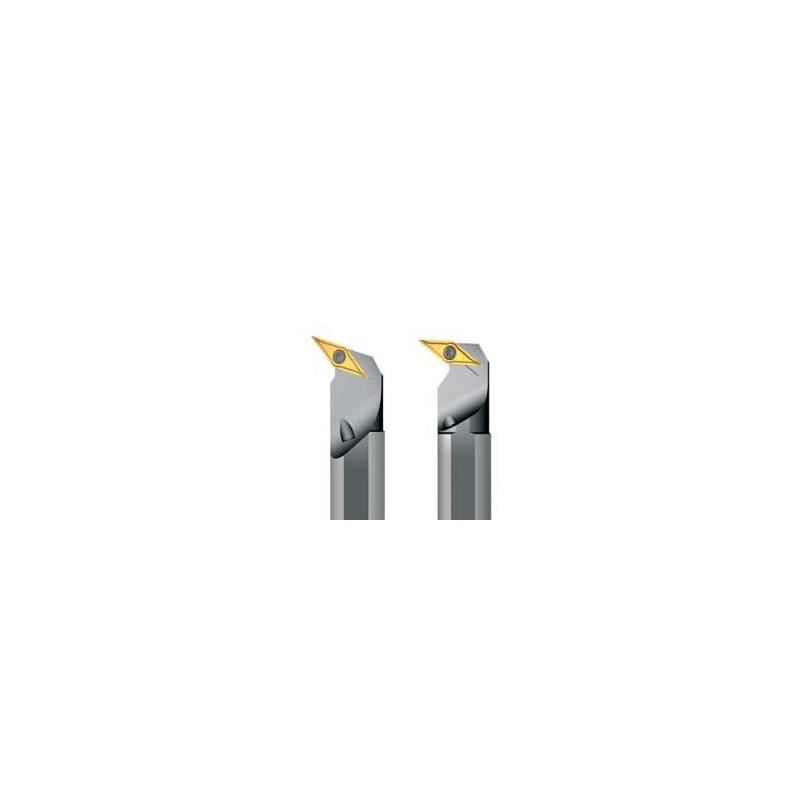

A16R-SVQBR11 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.269

Směr řezu [řez]

Right

Objednací kód produktu

A16R-SVQBR11

Označení produktu ansi

A16R-SVQBR11

Item style code

309-01

Číslo položky

00093873

Připojení - strana stroje

16

Kód tvaru destičky

V

Připojení - strana obrobku

VB..1102..

Šířka stopky [mm]

15.0

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

22.0

Průměr stopky / otvoru pro trn [mm]

16.0

Ortogonální úhel čela [deg]

0.0

Výška stopky držáku [mm]

15.0

Systém upínání destiček

S

Úhel nastavení ostří nástroje [deg]

107.5

Kód úhlu břitu nástroje

Q

Úhel nastavení ostří v čelním směru posuvu [deg]

107.5

Úhel nastavení ostří v bočním směru posuvu [deg]

127.5

Úhel sklonu [deg]

-7.0

Funkční délka [mm]

200.0

Délka hlavičky [mm]

25.0

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

13.0

Max. radiální hloubka řezu [mm]

4.5

Maximální hloubka řezu [mm]

4.5
