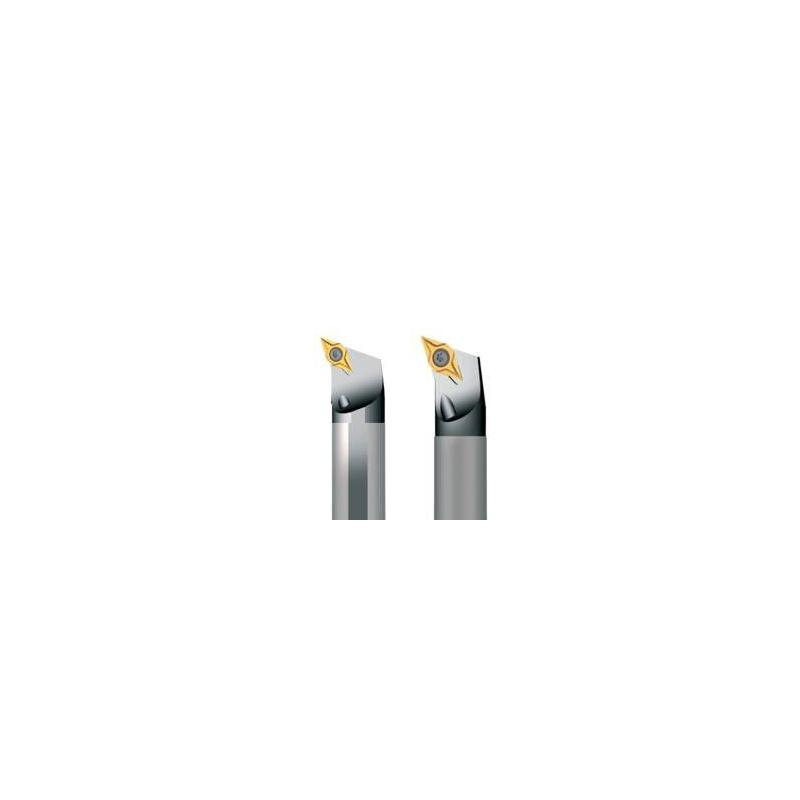

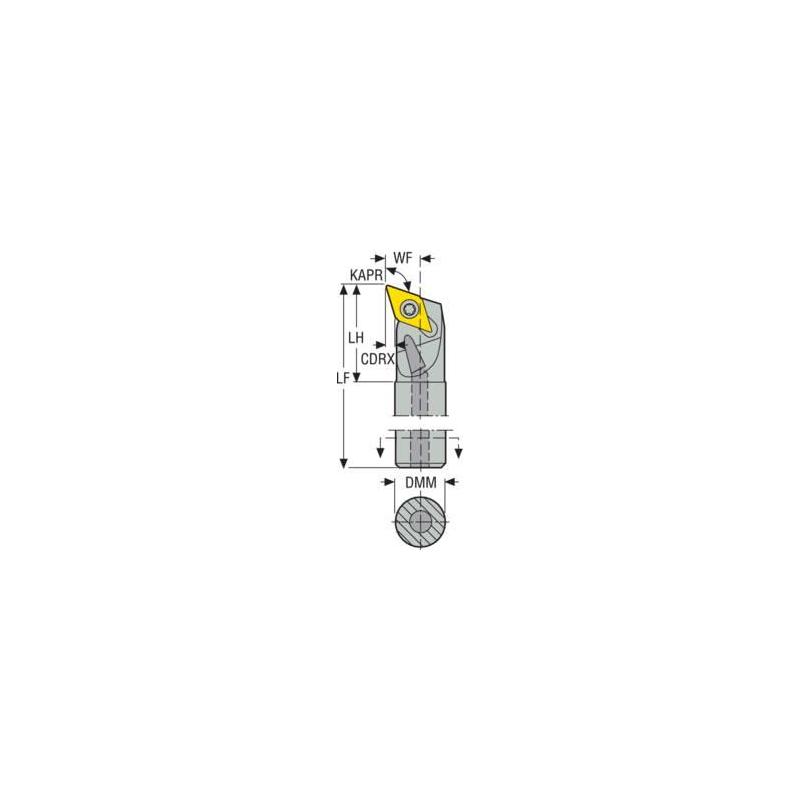

A10L-SDQCL07-R Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.067

Směr řezu [řez]

Left

Objednací kód produktu

A10L-SDQCL07-R

Označení produktu ansi

A10L-SDQCL07-R

Item style code

309-01

Číslo položky

00093834

Připojení - strana stroje

10

Kód tvaru destičky

D

Připojení - strana obrobku

DC..0702..

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

13.0

Průměr stopky / otvoru pro trn [mm]

10.0

Ortogonální úhel čela [deg]

0.0

Systém upínání destiček

S

Úhel nastavení ostří nástroje [deg]

107.5

Kód úhlu břitu nástroje

Q

Úhel nastavení ostří v čelním směru posuvu [deg]

107.5

Úhel nastavení ostří v bočním směru posuvu [deg]

107.5

Úhel sklonu [deg]

-11.0

Funkční délka [mm]

140.0

Délka hlavičky [mm]

18.0

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

7.0

Max. radiální hloubka řezu [mm]

1.5

Maximální hloubka řezu [mm]

1.5
