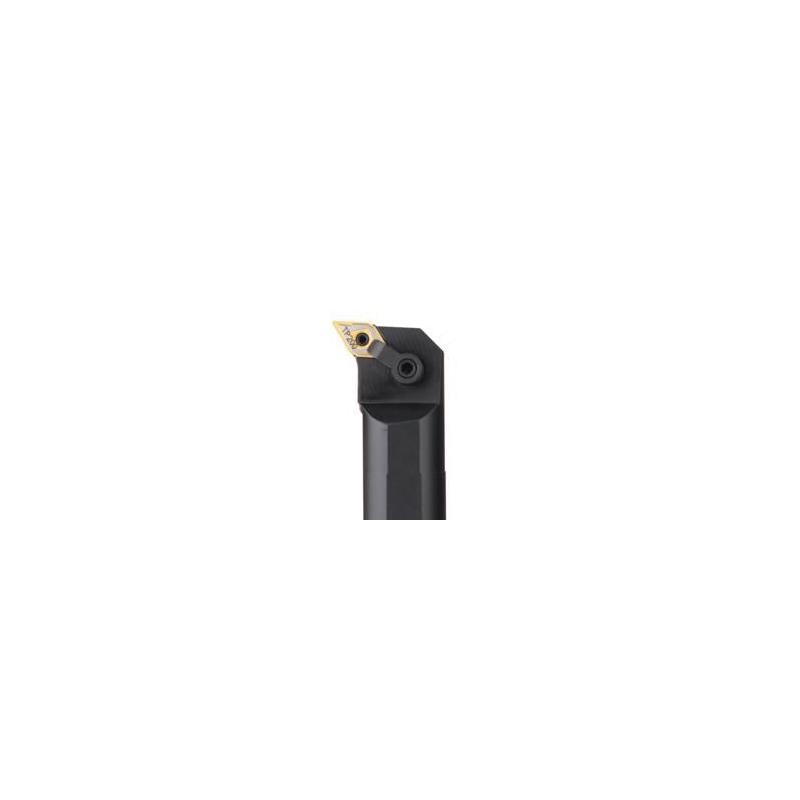

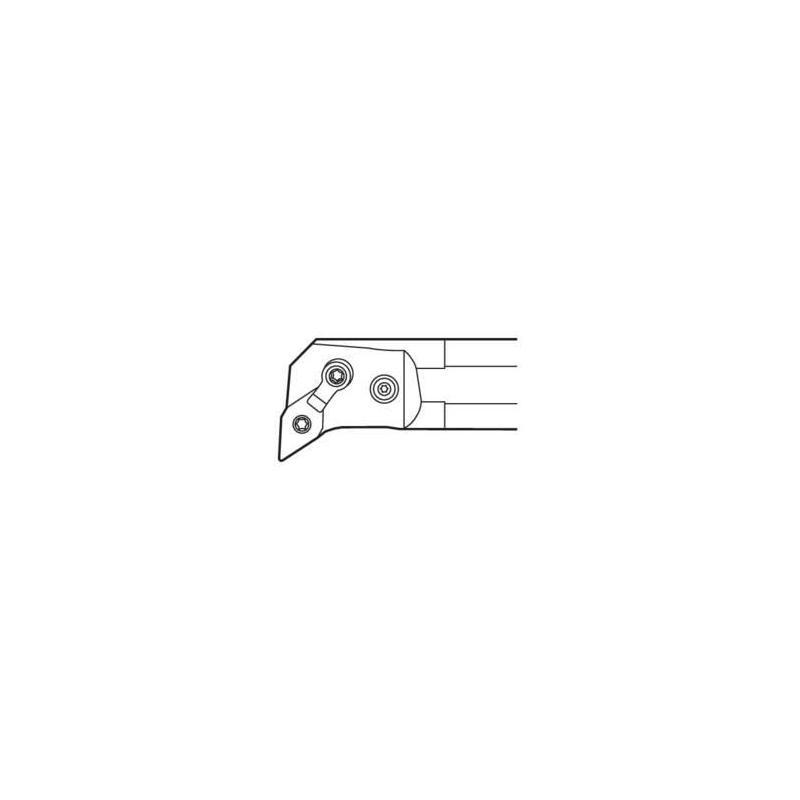

A32-MDUNR-4 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

6.0

Směr řezu [řez]

Right

Objednací kód produktu

A32-MDUNR-4

Označení produktu ansi

A32-MDUNR-4

Item style code

309-01

Číslo položky

00043209

Připojení - strana stroje

50.8

Kód tvaru destičky

D

Připojení - strana obrobku

DN..43/DN..44*

Šířka stopky [mm]

49.28

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

76.2

Průměr stopky / otvoru pro trn [mm]

50.8

Ortogonální úhel čela [deg]

-5.0

Výška stopky držáku [mm]

47.76

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

93.0

Kód úhlu břitu nástroje

U

Úhel nastavení ostří v čelním směru posuvu [deg]

93.0

Úhel nastavení ostří v bočním směru posuvu [deg]

122.0

Úhel sklonu [deg]

-10.0

Funkční délka [mm]

406.4

Délka hlavičky [mm]

70.0

Max. úhel zafrézování [deg]

25.0

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

34.93

Max. radiální hloubka řezu [mm]

4.0

Maximální hloubka řezu [mm]

4.0
