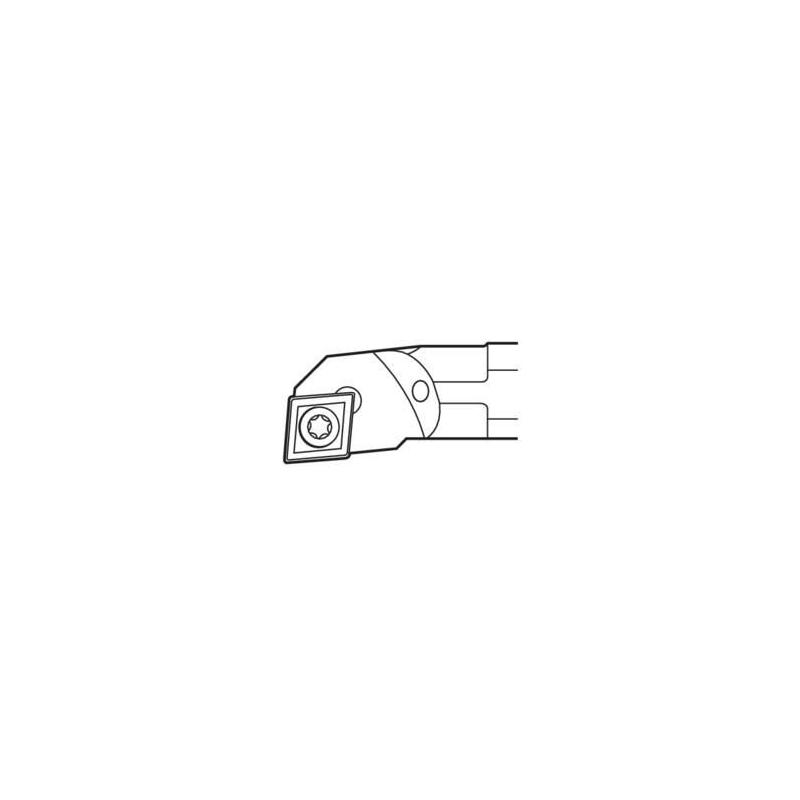

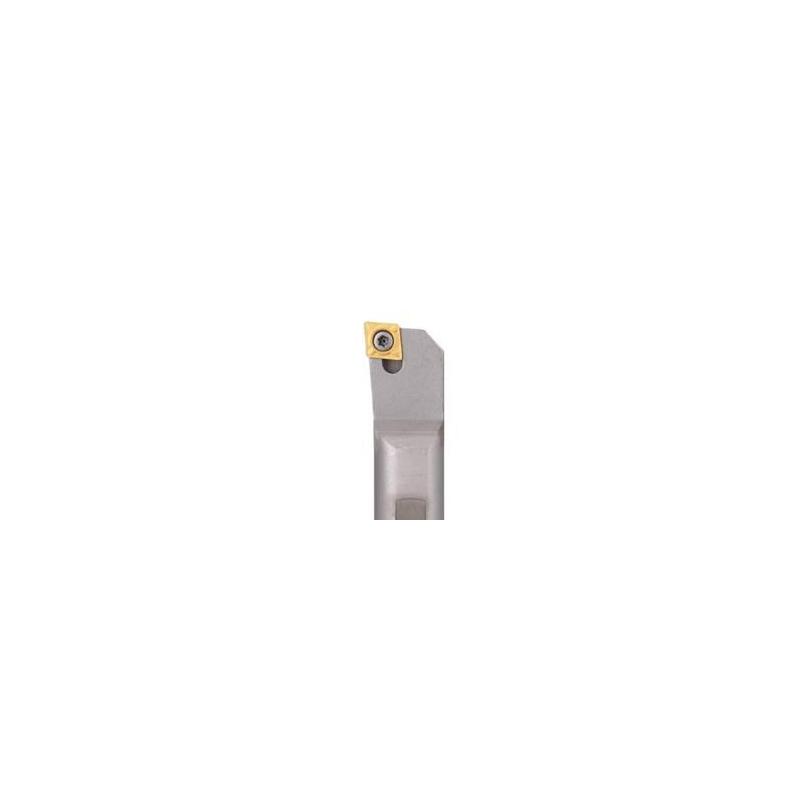

E10-SCLCL-2 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.698

Směr řezu [řez]

Left

Objednací kód produktu

E10-SCLCL-2

Označení produktu ansi

E10-SCLCL-2

Item style code

309-01

Číslo položky

00093181

Připojení - strana stroje

15.88

Kód tvaru destičky

C

Připojení - strana obrobku

CC..21.5.

Šířka stopky [mm]

14.9

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

20.62

Průměr stopky / otvoru pro trn [mm]

15.875

Ortogonální úhel čela [deg]

0.0

Výška stopky držáku [mm]

13.5

Systém upínání destiček

S

Úhel nastavení ostří nástroje [deg]

95.0

Kód úhlu břitu nástroje

L

Úhel nastavení ostří v čelním směru posuvu [deg]

95.0

Úhel nastavení ostří v bočním směru posuvu [deg]

95.0

Úhel sklonu [deg]

-7.0

Funkční délka [mm]

254.0

Délka hlavičky [mm]

34.0

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

10.31

Axiální úhel čela [deg]

-7.0
