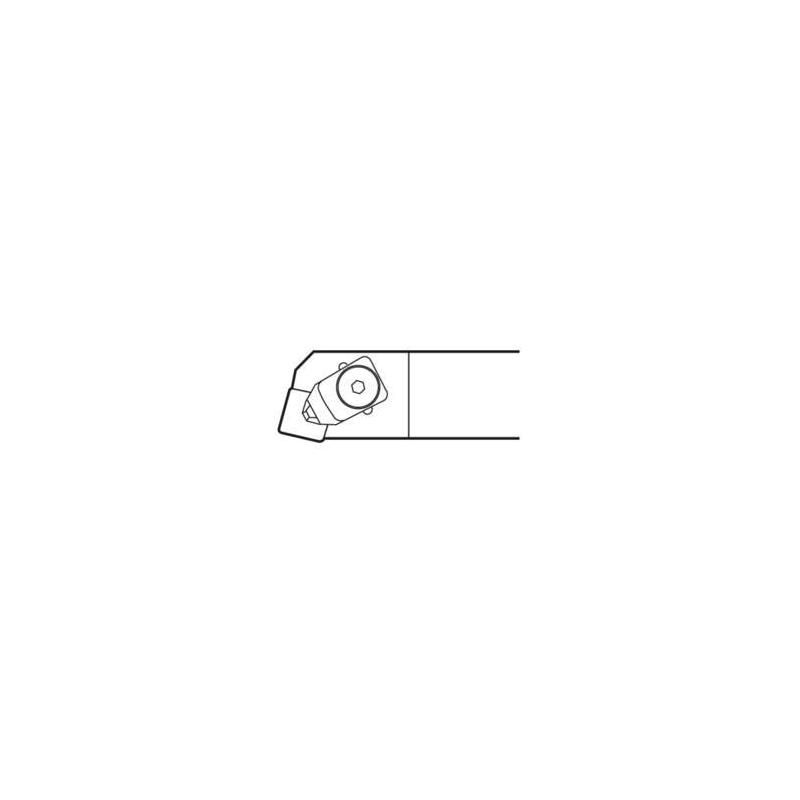

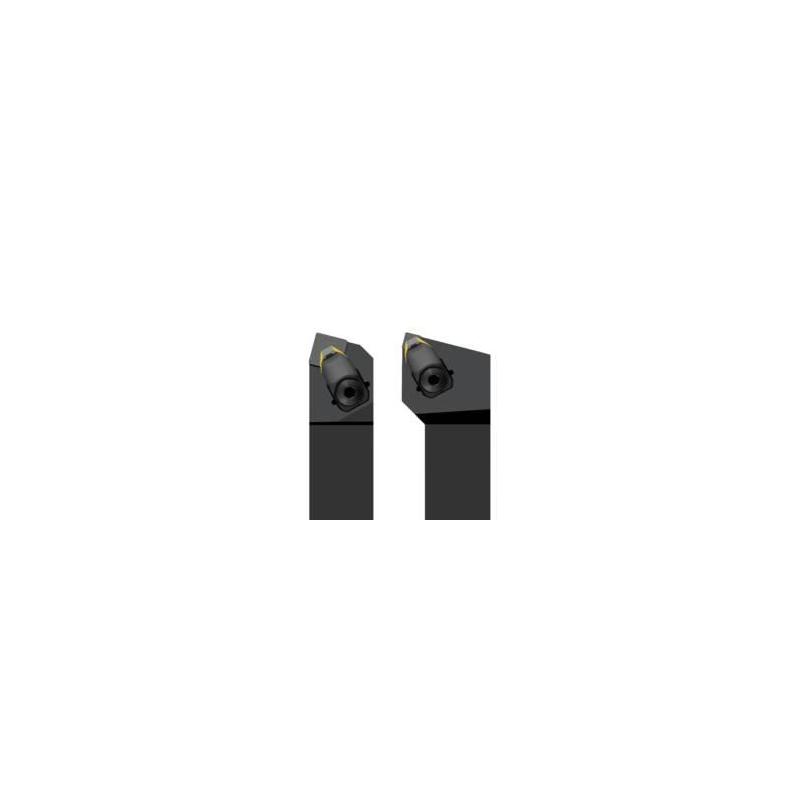

CSBNR2525M09 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.725

Směr řezu [řez]

Right

Objednací kód produktu

CSBNR2525M09

Označení produktu ansi

CSBNR2525M09

Item style code

309-01

Číslo položky

00089203

Připojení - strana stroje

2525

Kód tvaru destičky

S

Připojení - strana obrobku

SN.N0903..

Šířka stopky [mm]

25.0

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-6.0

Výška stopky držáku [mm]

25.0

Systém upínání destiček

C

Úhel nastavení ostří nástroje [deg]

75.0

Kód úhlu břitu nástroje

B

Úhel nastavení ostří v čelním směru posuvu [deg]

105.0

Úhel nastavení ostří v bočním směru posuvu [deg]

75.0

Úhel sklonu [deg]

-6.0

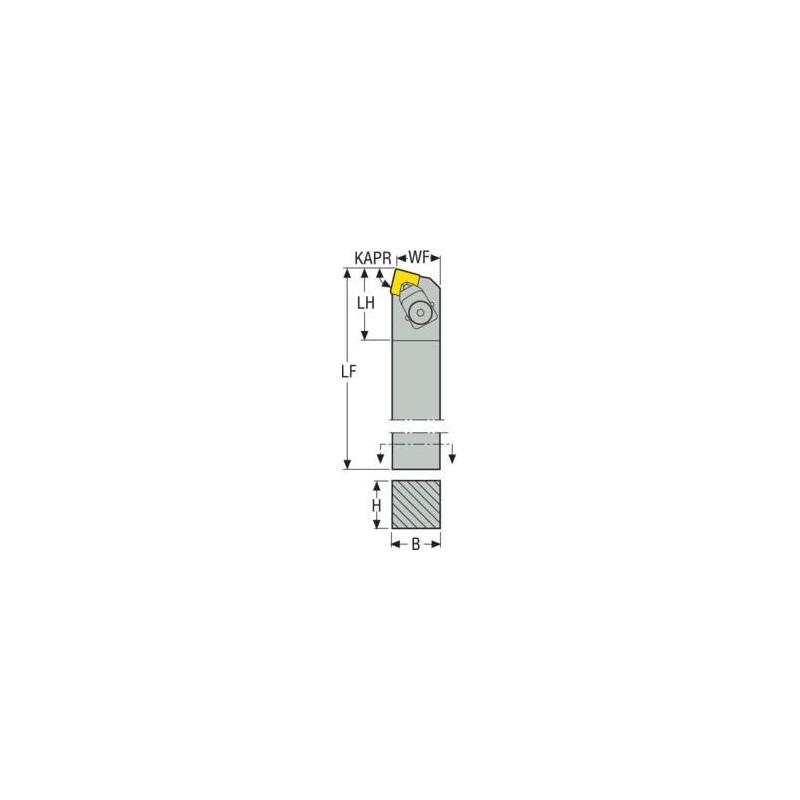

Funkční délka [mm]

150.0

Délka hlavičky [mm]

30.0

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

22.0
