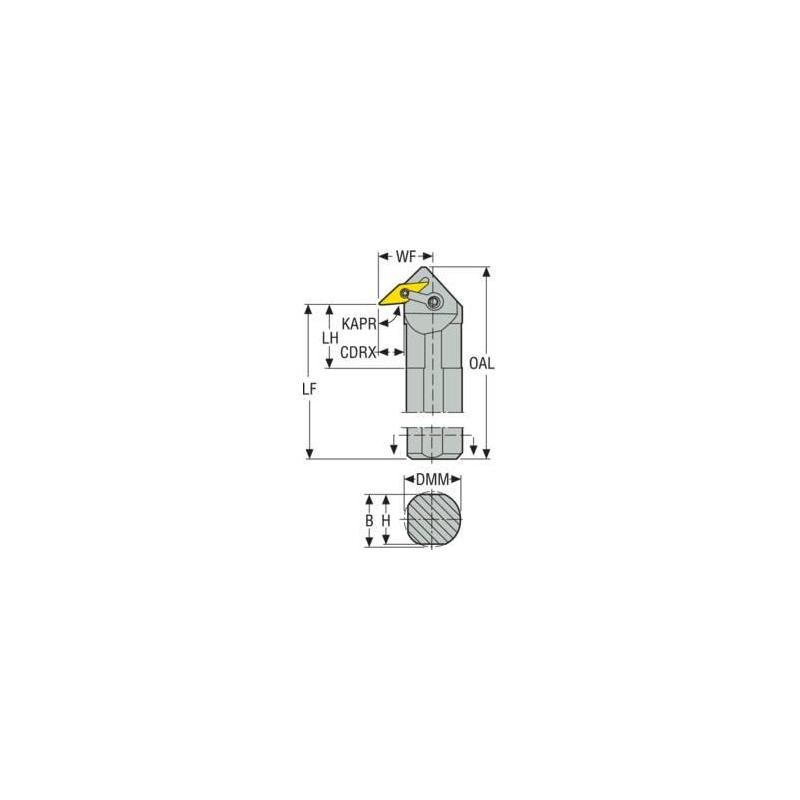

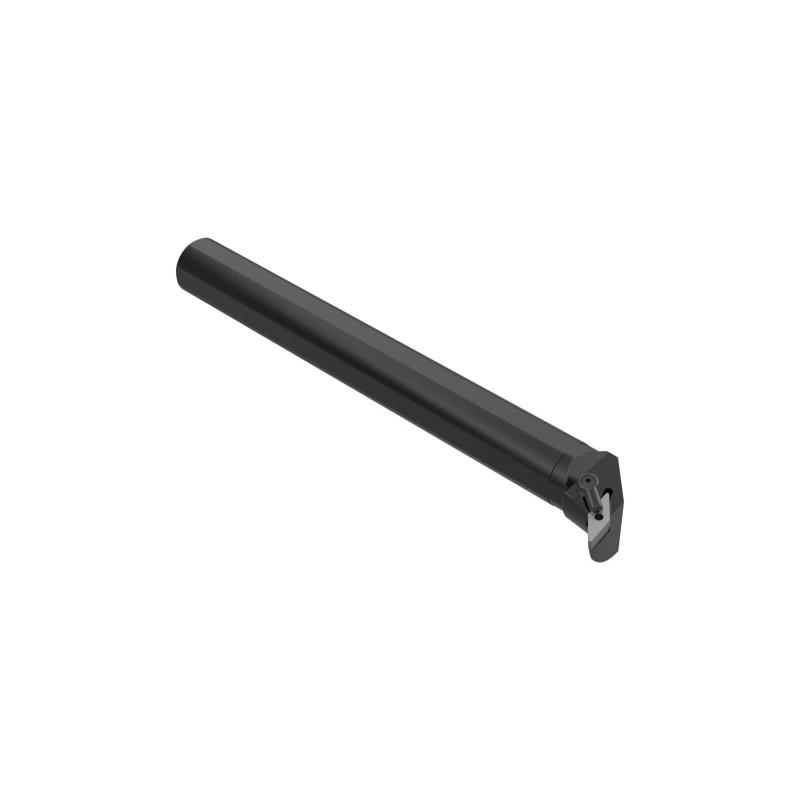

S32T-MVYNL16 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

1.919

Celková délka

320.0 mm

Směr řezu [řez]

Left

Objednací kód produktu

S32T-MVYNL16

Označení produktu ansi

S32T-MVYNL16

Item style code

309-01

Číslo položky

75002285

Připojení - strana stroje

32

Kód tvaru destičky

V

Připojení - strana obrobku

VN..1604..

Šířka stopky [mm]

31.0

Vlastnosti dodávky chladiva

0

Minimální vnitřní obráběný průměr [mm]

48.0

Průměr stopky / otvoru pro trn [mm]

32.0

Ortogonální úhel čela [deg]

-5.0

Výška stopky držáku [mm]

30.0

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

95.0

Kód úhlu břitu nástroje

Y

Úhel nastavení ostří v čelním směru posuvu [deg]

95.0

Úhel nastavení ostří v bočním směru posuvu [deg]

140.0

Úhel sklonu [deg]

-12.0

Funkční délka [mm]

300.0

Délka hlavičky [mm]

50.0

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

30.0

Max. radiální hloubka řezu [mm]

13.0

Maximální hloubka řezu [mm]

13.0

Maximální průměr tělesa vrtáku [mm]

32.0
