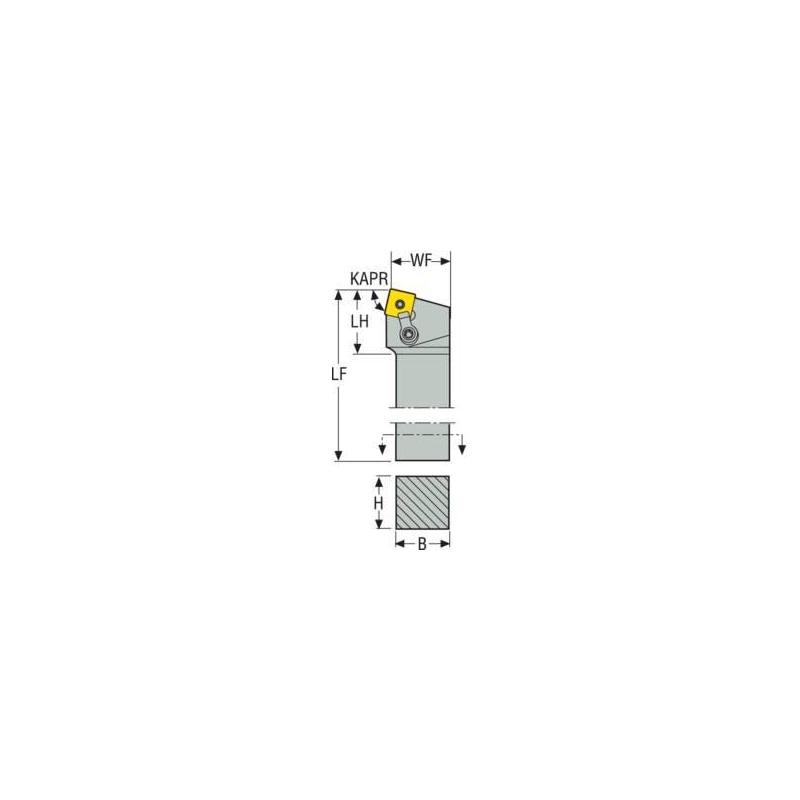

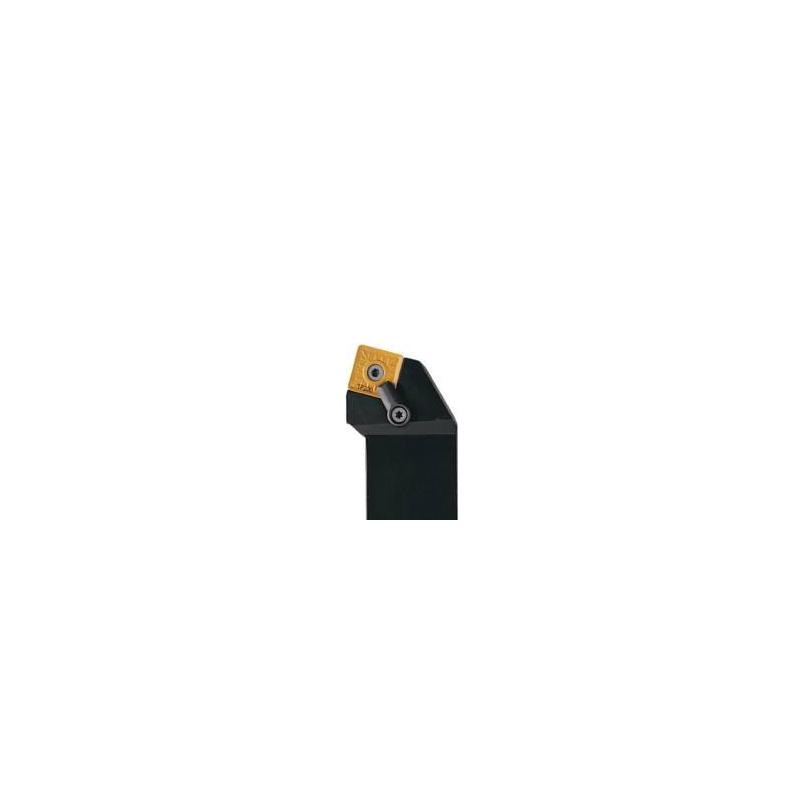

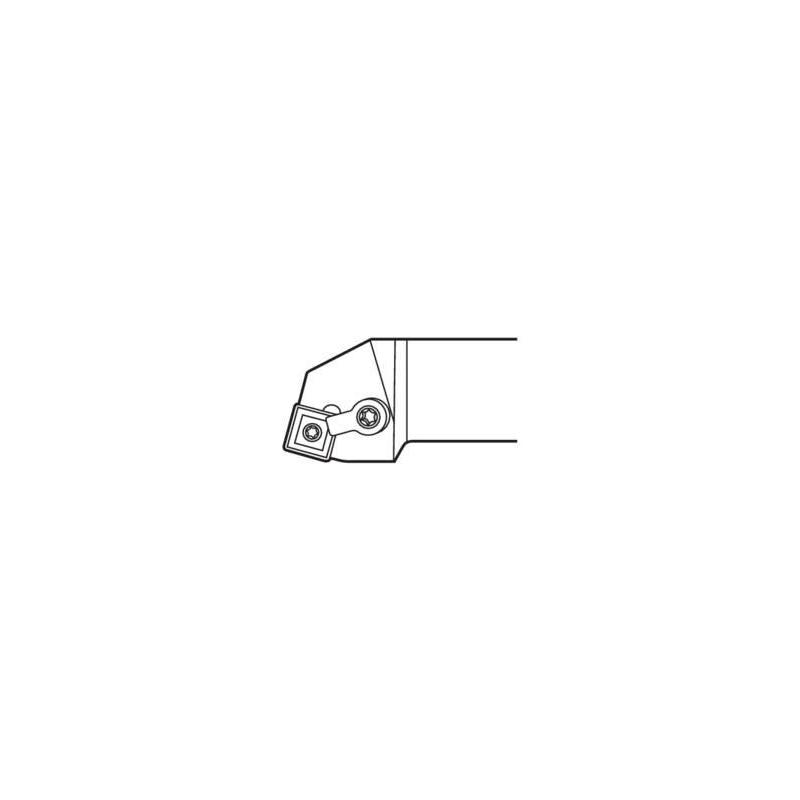

MSRNL-16-5D Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.86

Délka stopky [mm]

114.4

Směr řezu [řez]

Right

Objednací kód produktu

MSRNL-16-5D

Označení produktu ansi

MSRNL-16-5D

Item style code

309-01

Číslo položky

00071776

Připojení - strana stroje

25.4

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

1506

Připojení - strana obrobku

SN..54.

Šířka stopky [mm]

25.4

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-6.0

Výška stopky držáku [mm]

25.4

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

75.0

Kód úhlu břitu nástroje

R

Úhel nastavení ostří v čelním směru posuvu [deg]

105.0

Úhel nastavení ostří v bočním směru posuvu [deg]

75.0

Úhel sklonu [deg]

-6.0

Funkční délka [mm]

152.4

Délka hlavičky [mm]

38.0

Max. úhel zafrézování [deg]

15.0

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

27.94

Max. radiální hloubka řezu [mm]

0.0

Maximální hloubka řezu [mm]

4.2

Axiální úhel čela [deg]

0.0

Minimální vnitřní obráběný průměr 3 [mm]

180.0

Radiální úhel čela [deg]

0.0

Funkční výška [mm]

25.4
