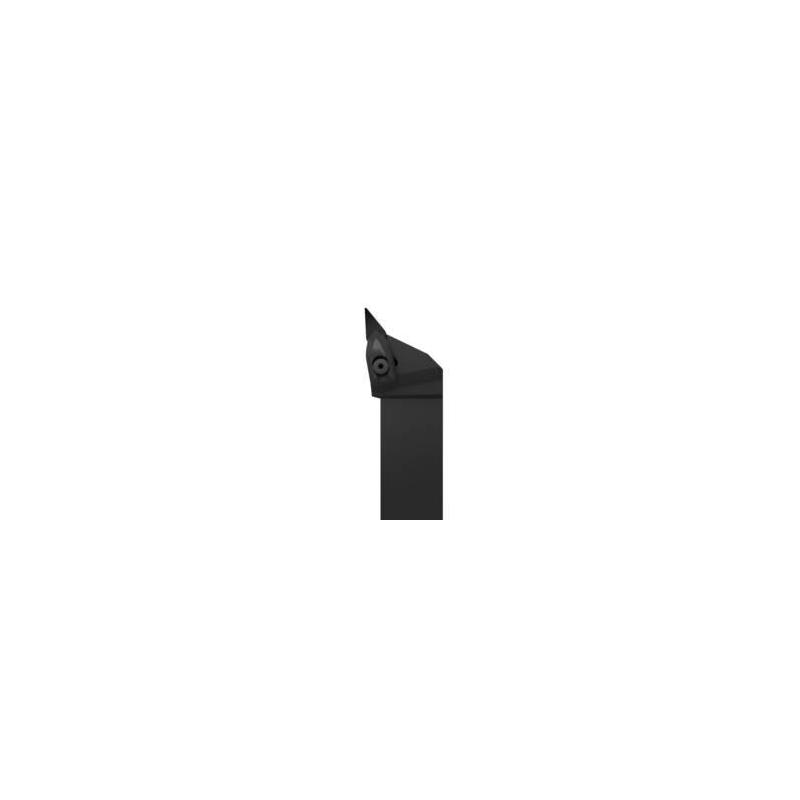

DVJNR-16-3C Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.58

Směr řezu [řez]

Right

Objednací kód produktu

DVJNR-16-3C

Označení produktu ansi

DVJNR-16-3C

Item style code

309-01

Číslo položky

02822863

Připojení - strana stroje

25.4

Kód tvaru destičky

V

Připojení - strana obrobku

VN..33.

Šířka stopky [mm]

25.4

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-4.5

Výška stopky držáku [mm]

25.4

Systém upínání destiček

D

Úhel nastavení ostří nástroje [deg]

93.0

Kód úhlu břitu nástroje

J

Úhel nastavení ostří v čelním směru posuvu [deg]

142.0

Úhel nastavení ostří v bočním směru posuvu [deg]

93.0

Úhel sklonu [deg]

-13.5

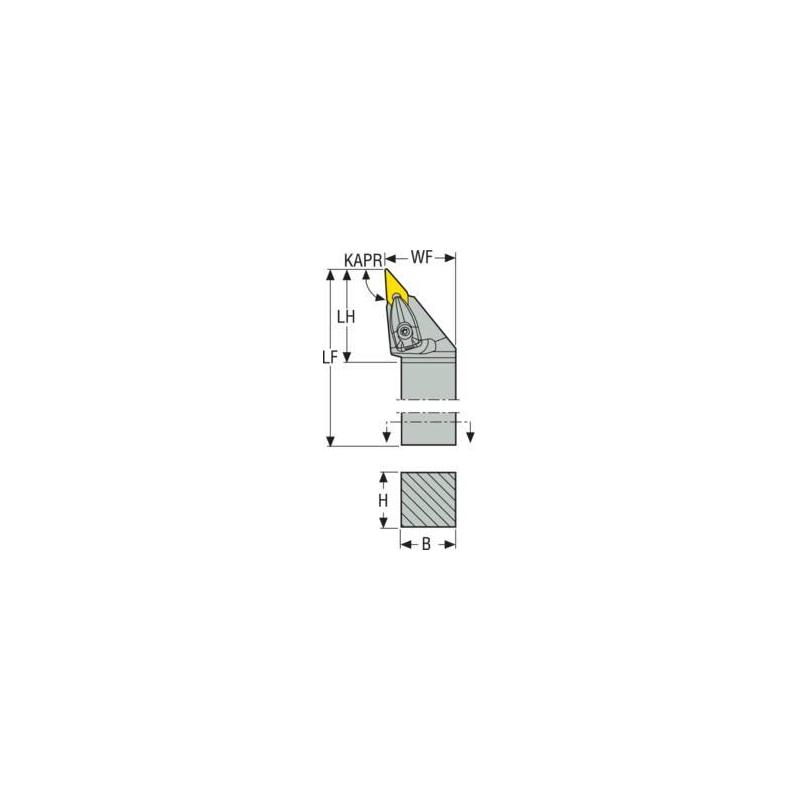

Funkční délka [mm]

127.0

Délka hlavičky [mm]

45.0

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

31.75

Funkční výška [mm]

25.4
