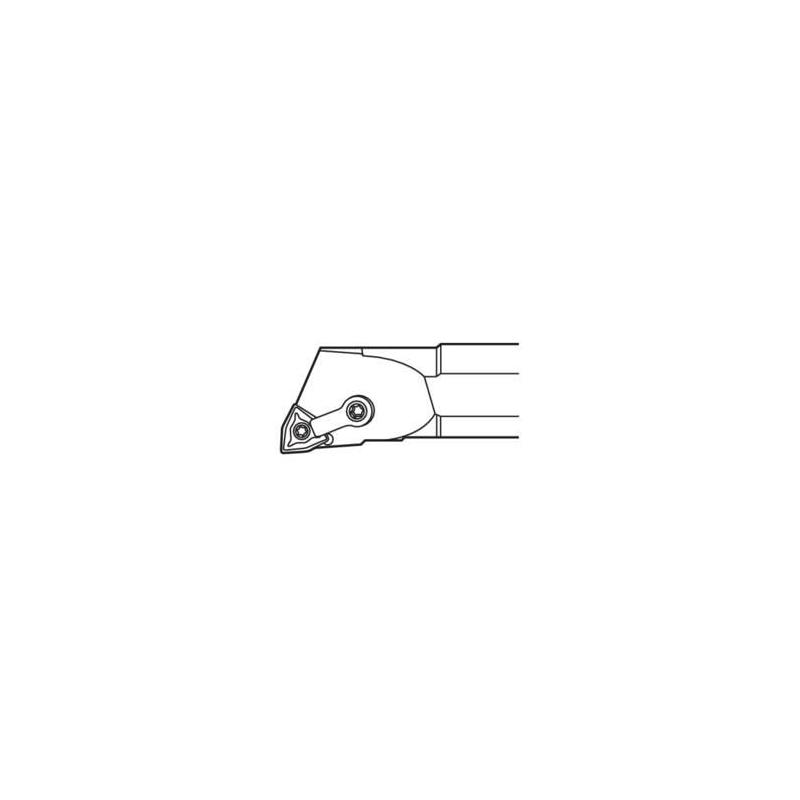

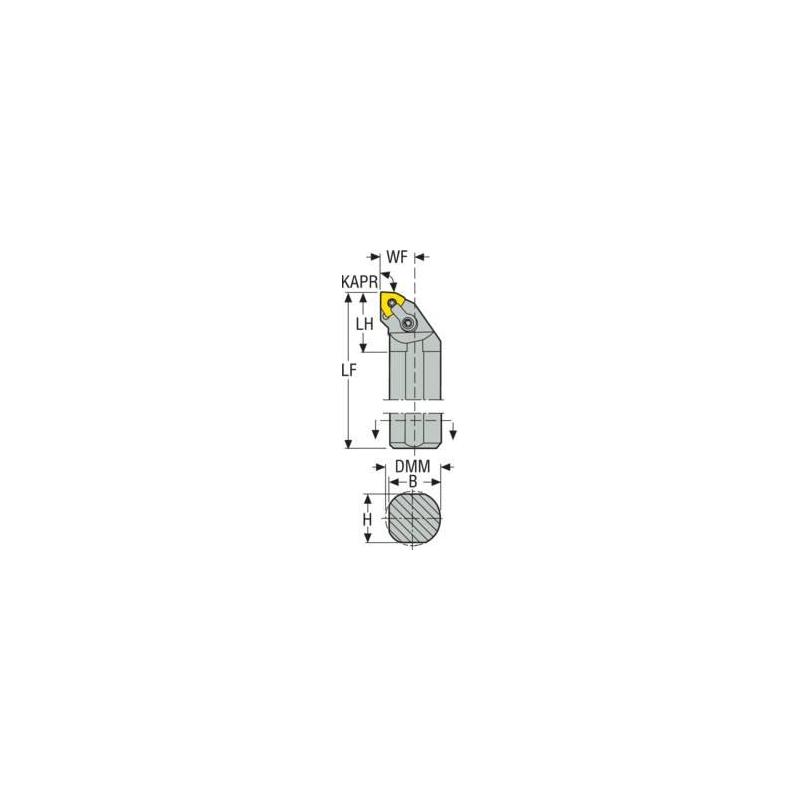

S24-MWLNL-4 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

3.04

Směr řezu [řez]

Left

Objednací kód produktu

S24-MWLNL-4

Označení produktu ansi

S24-MWLNL-4

Item style code

309-01

Číslo položky

00043224

Připojení - strana stroje

38.1

Kód tvaru destičky

W

Připojení - strana obrobku

WN..43/WN..44*

Šířka stopky [mm]

34.0

Vlastnosti dodávky chladiva

0

Minimální vnitřní obráběný průměr [mm]

45.21

Průměr stopky / otvoru pro trn [mm]

38.1

Ortogonální úhel čela [deg]

-5.0

Výška stopky držáku [mm]

33.5

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

95.0

Kód úhlu břitu nástroje

L

Úhel nastavení ostří v čelním směru posuvu [deg]

95.0

Úhel nastavení ostří v bočním směru posuvu [deg]

95.0

Úhel sklonu [deg]

-13.0

Funkční délka [mm]

355.6

Délka hlavičky [mm]

30.18

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

22.606

Axiální úhel čela [deg]

-13.0
