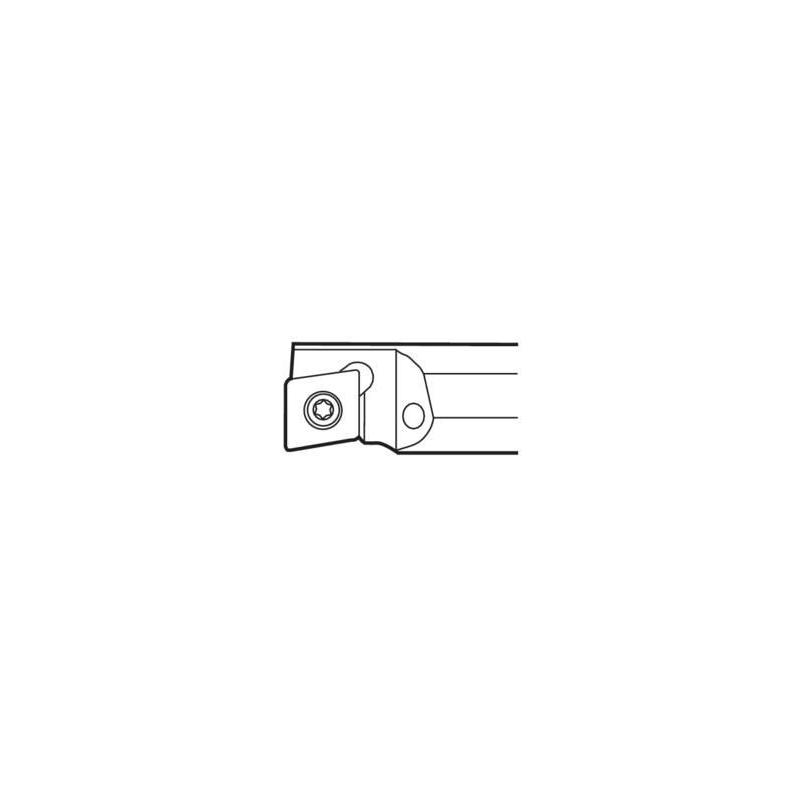

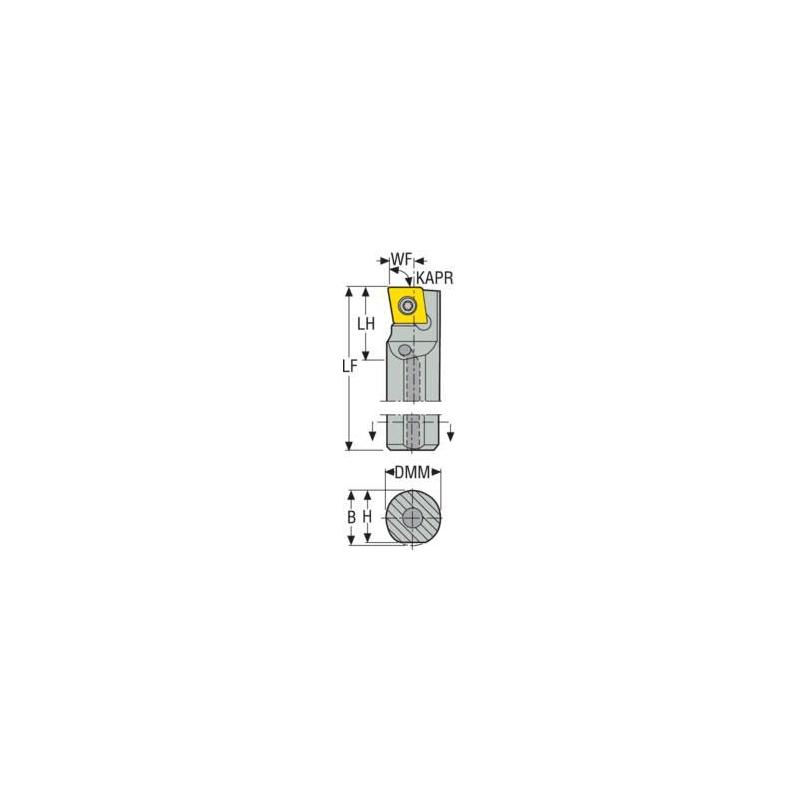

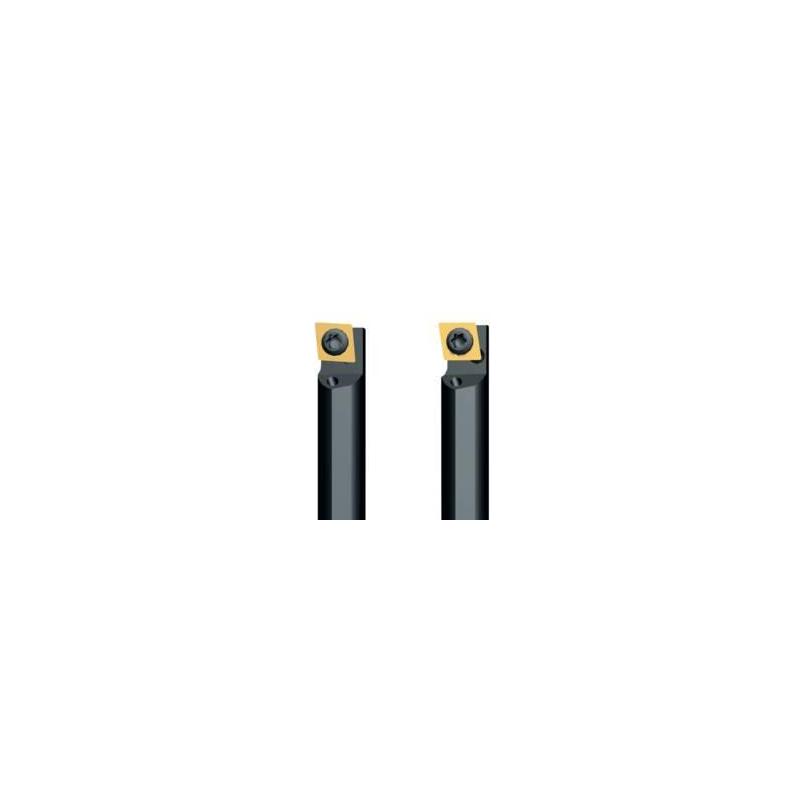

A06E-SCFDR04 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.02

Směr řezu [řez]

Right

Objednací kód produktu

A06E-SCFDR04

Označení produktu ansi

A06E-SCFDR04

Item style code

309-01

Číslo položky

00054765

Připojení - strana stroje

06

Kód tvaru destičky

C

Připojení - strana obrobku

CD..04T0..

Šířka stopky [mm]

6.0

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

6.5

Průměr stopky / otvoru pro trn [mm]

6.0

Ortogonální úhel čela [deg]

0.0

Výška stopky držáku [mm]

5.65

Systém upínání destiček

S

Úhel nastavení ostří nástroje [deg]

90.0

Kód úhlu břitu nástroje

F

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

100.0

Úhel sklonu [deg]

-12.0

Funkční délka [mm]

70.0

Délka hlavičky [mm]

10.2

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

3.5
