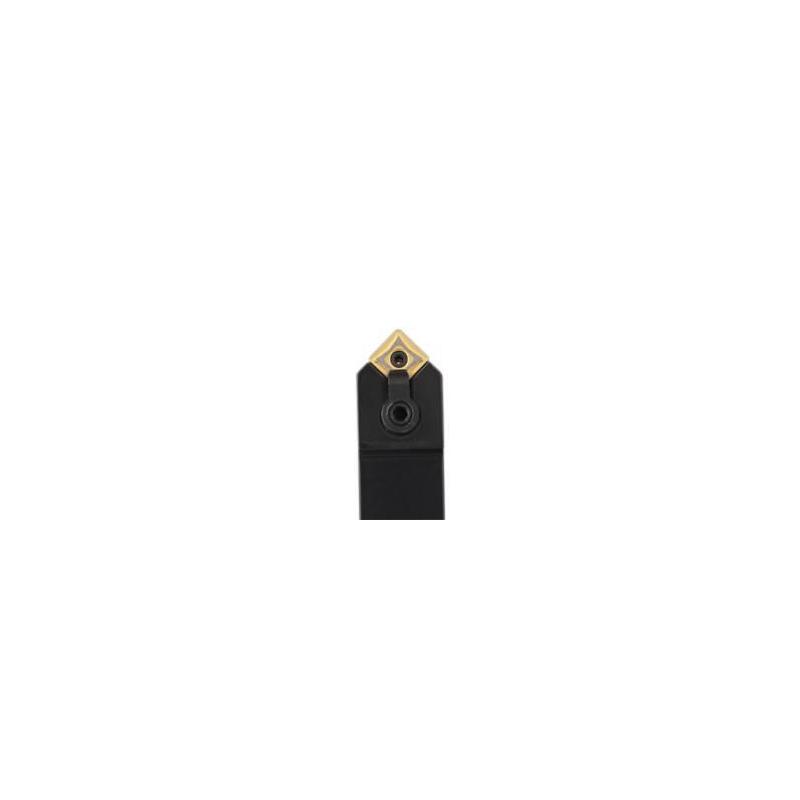

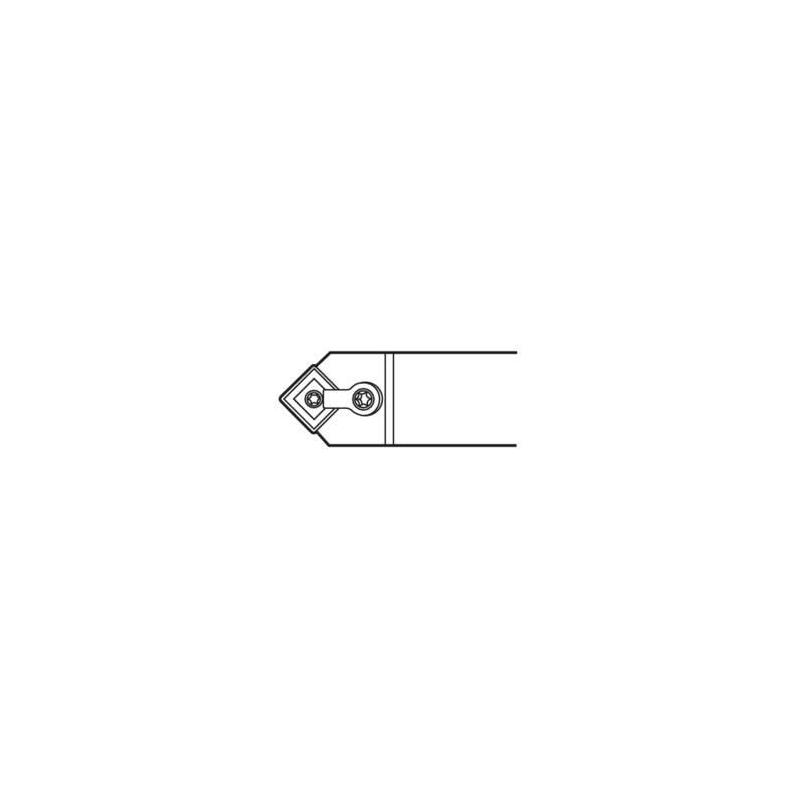

MSDNN-24-8 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

1.98

Směr řezu [řez]

Neutral

Objednací kód produktu

MSDNN-24-8

Označení produktu ansi

MSDNN-24-8

Item style code

309-01

Číslo položky

00042538

Připojení - strana stroje

38.1

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

2509

Připojení - strana obrobku

SN..86.

Šířka stopky [mm]

38.1

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

0.0

Výška stopky držáku [mm]

38.1

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

45.0

Kód úhlu břitu nástroje

D

Úhel nastavení ostří v čelním směru posuvu [deg]

135.0

Úhel nastavení ostří v bočním směru posuvu [deg]

45.0

Úhel sklonu [deg]

-8.0

Funkční délka [mm]

177.8

Délka hlavičky [mm]

56.46

Max. úhel zafrézování [deg]

45.0

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

19.05

Max. radiální hloubka řezu [mm]

17.5

Maximální hloubka řezu [mm]

17.2

Axiální úhel čela [deg]

0.0

Minimální vnitřní obráběný průměr 3 [mm]

210.0

Vedlejší funkční délka [mm]

0.0

Funkční výška [mm]

38.1
