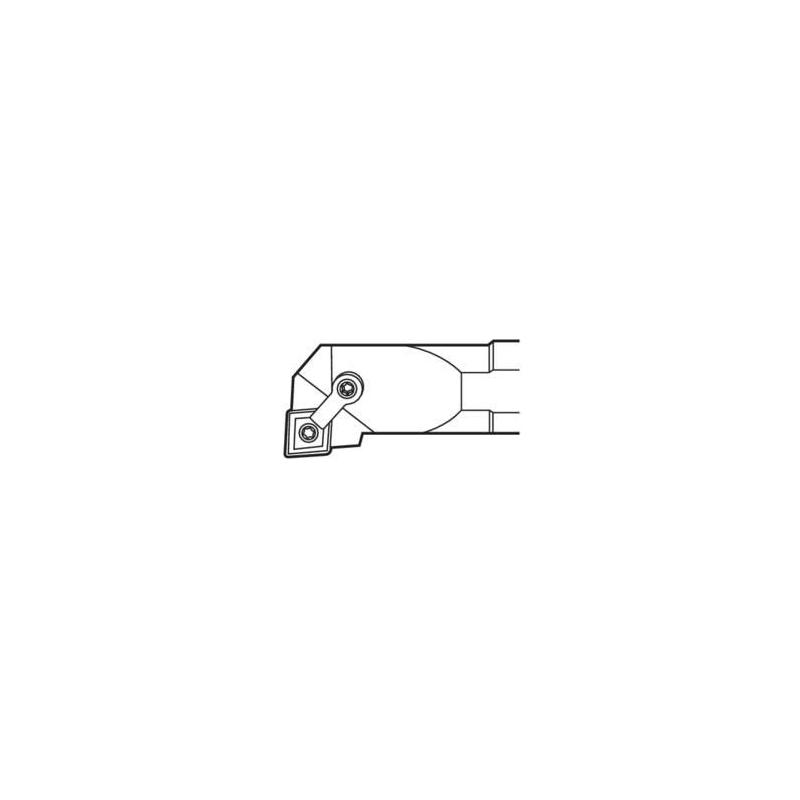

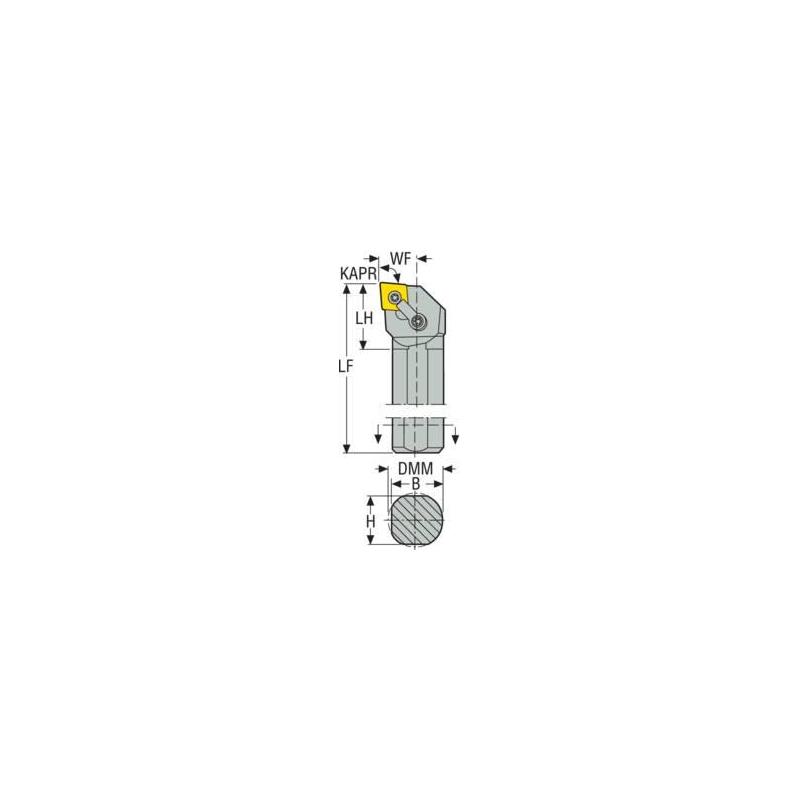

S12-MCLNR-3 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.6

Směr řezu [řez]

Right

Objednací kód produktu

S12-MCLNR-3

Označení produktu ansi

S12-MCLNR-3

Item style code

309-01

Číslo položky

00043201

Připojení - strana stroje

19.05

Kód tvaru destičky

C

Připojení - strana obrobku

CN..32.

Šířka stopky [mm]

18.5

Vlastnosti dodávky chladiva

0

Minimální vnitřní obráběný průměr [mm]

25.4

Průměr stopky / otvoru pro trn [mm]

19.05

Ortogonální úhel čela [deg]

-5.0

Výška stopky držáku [mm]

18.0

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

95.0

Kód úhlu břitu nástroje

L

Úhel nastavení ostří v čelním směru posuvu [deg]

95.0

Úhel nastavení ostří v bočním směru posuvu [deg]

95.0

Úhel sklonu [deg]

-14.0

Funkční délka [mm]

254.0

Délka hlavičky [mm]

44.45

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

12.7

Axiální úhel čela [deg]

-14.0
