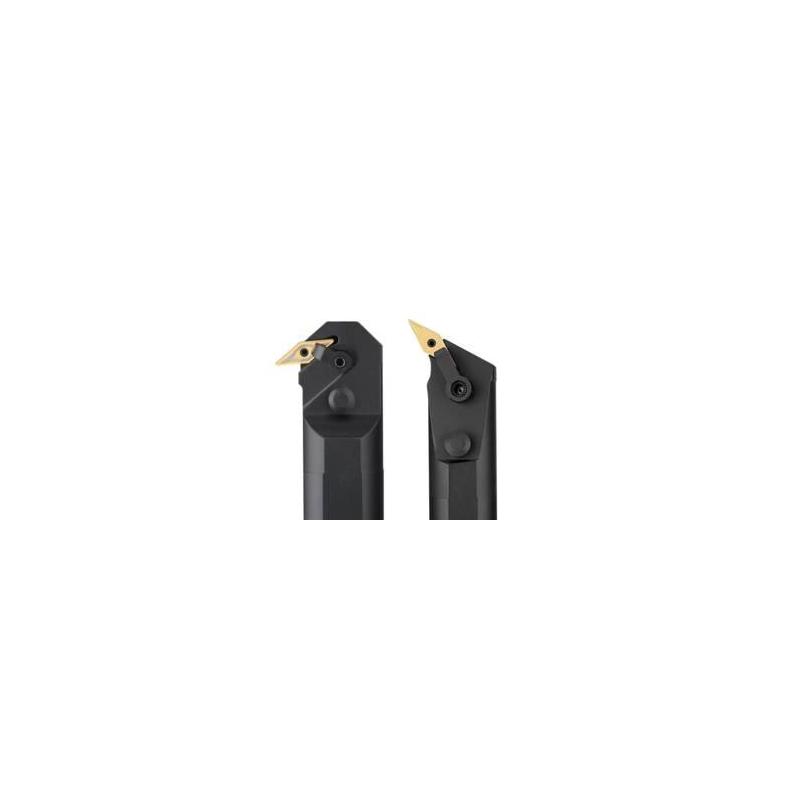

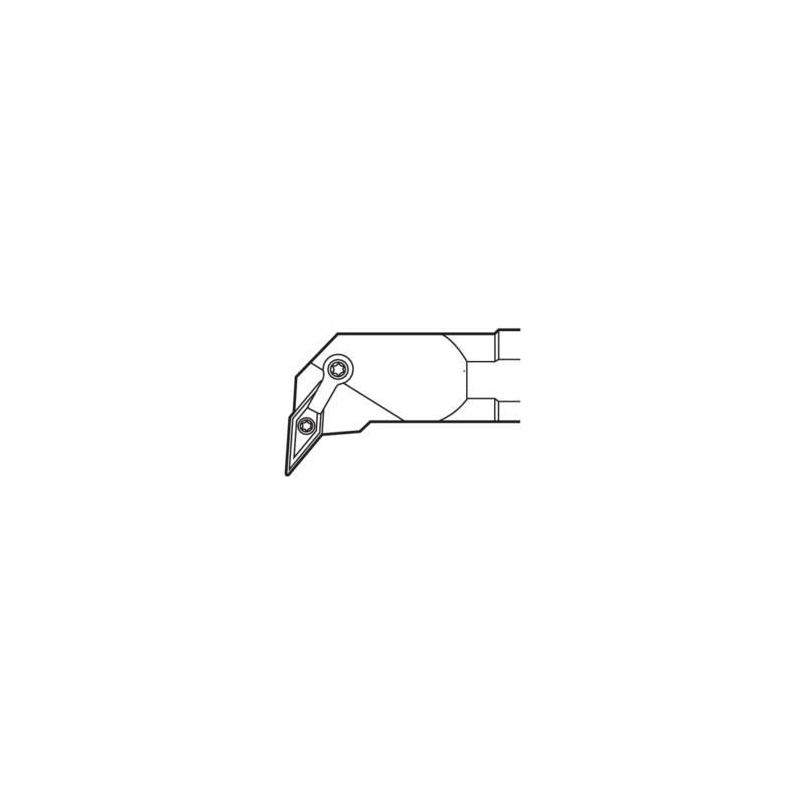

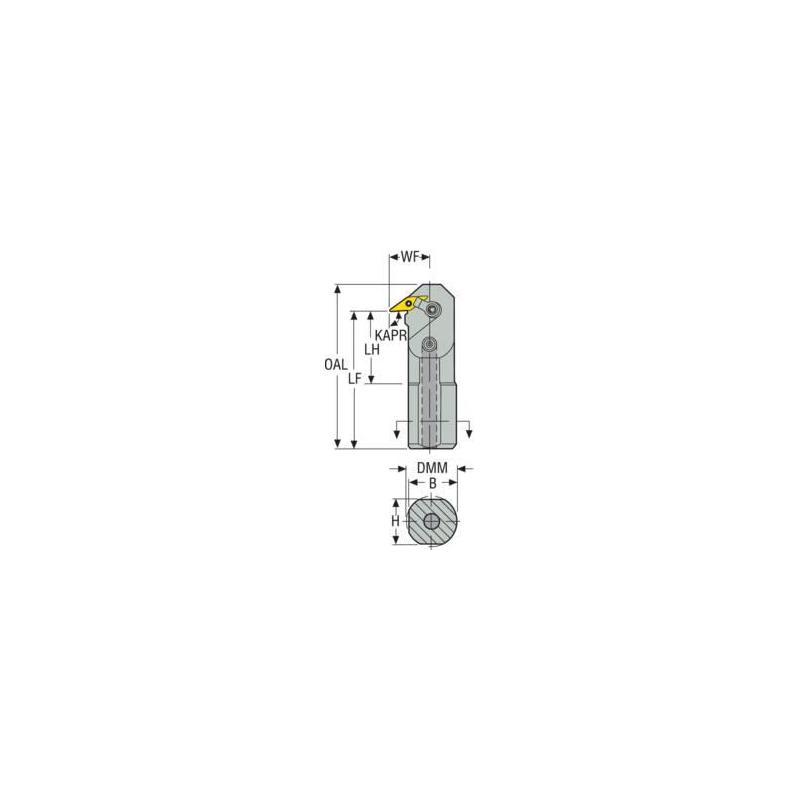

A24-MVLNL-3 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

3.06

Celková délka

375.79 mm

Délka stopky [mm]

289.1

Směr řezu [řez]

Left

Objednací kód produktu

A24-MVLNL-3

Označení produktu ansi

A24-MVLNL-3

Item style code

309-01

Číslo položky

00041119

Připojení - strana stroje

38.1

Kód tvaru destičky

V

Připojení - strana obrobku

VN..33.

Šířka stopky [mm]

36.05

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

57.1

Průměr stopky / otvoru pro trn [mm]

38.1

Ortogonální úhel čela [deg]

-5.0

Výška stopky držáku [mm]

34.0

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

95.0

Kód úhlu břitu nástroje

L

Úhel nastavení ostří v čelním směru posuvu [deg]

95.0

Úhel nastavení ostří v bočním směru posuvu [deg]

140.0

Úhel sklonu [deg]

-12.0

Funkční délka [mm]

355.6

Délka hlavičky [mm]

66.55

Max. úhel zafrézování [deg]

45.0

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

28.58

Max. radiální hloubka řezu [mm]

4.0

Maximální hloubka řezu [mm]

4.0

Axiální úhel čela [deg]

-12.0
