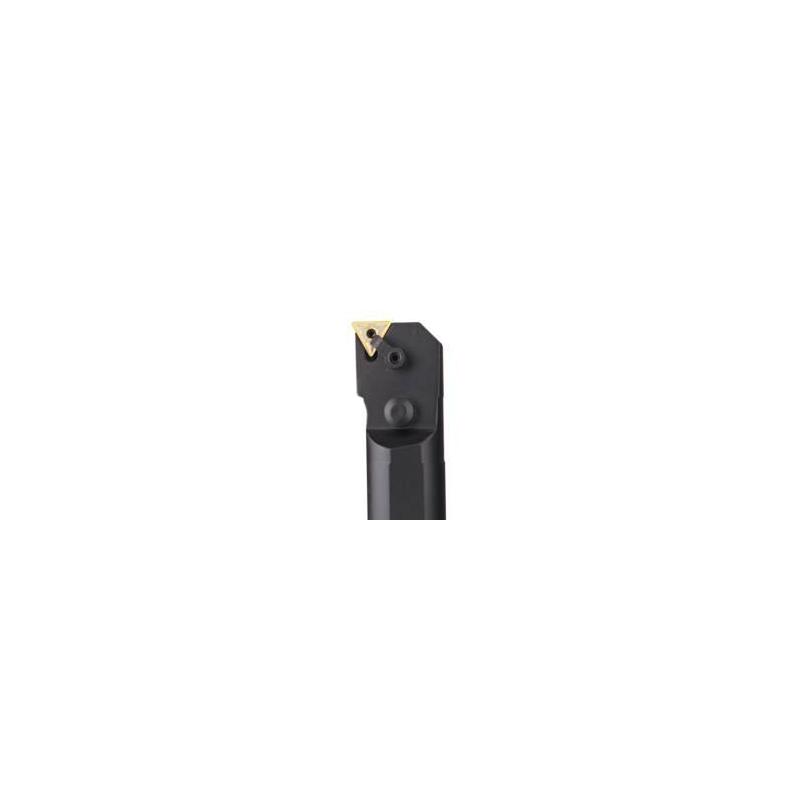

A16-MTFNR-3 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

1.1

Směr řezu [řez]

Right

Objednací kód produktu

A16-MTFNR-3

Označení produktu ansi

A16-MTFNR-3

Item style code

309-01

Číslo položky

00041090

Připojení - strana stroje

25.4

Kód tvaru destičky

T

Připojení - strana obrobku

TN..33.

Šířka stopky [mm]

23.7

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

32.5

Průměr stopky / otvoru pro trn [mm]

25.4

Ortogonální úhel čela [deg]

-5.0

Výška stopky držáku [mm]

22.0

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

90.0

Kód úhlu břitu nástroje

F

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

120.0

Úhel sklonu [deg]

-12.0

Funkční délka [mm]

304.8

Délka hlavičky [mm]

48.87

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

16.26

Max. radiální hloubka řezu [mm]

2.5

Maximální hloubka řezu [mm]

2.5

Axiální úhel čela [deg]

-12.0
