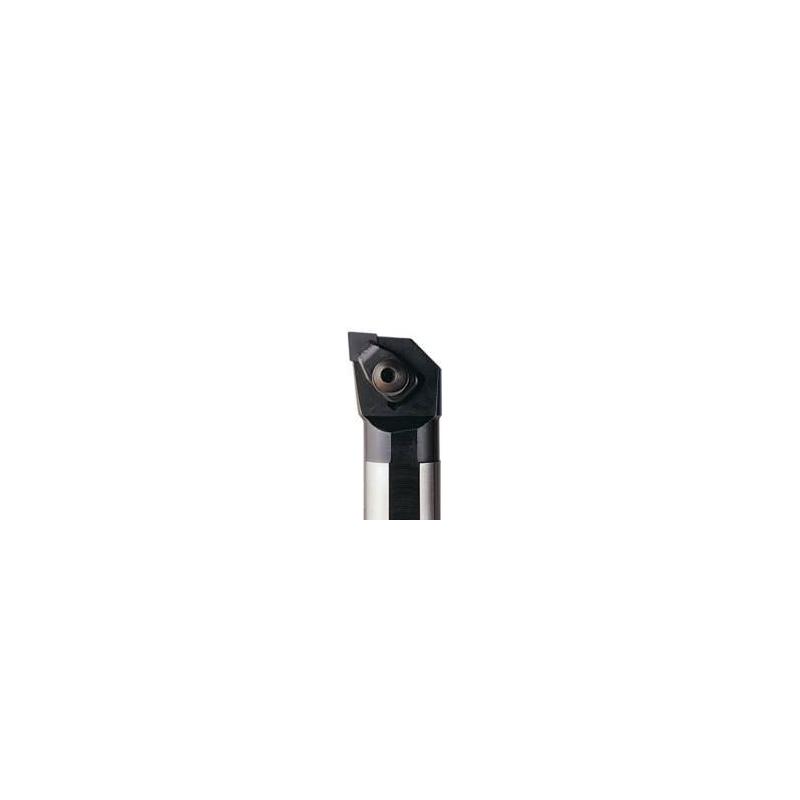

S25R-CCLNL09 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.723

Směr řezu [řez]

Left

Objednací kód produktu

S25R-CCLNL09

Označení produktu ansi

S25R-CCLNL09

Item style code

309-01

Číslo položky

75069269

Připojení - strana stroje

25

Kód tvaru destičky

C

Připojení - strana obrobku

CN.N0903..

Šířka stopky [mm]

24.0

Vlastnosti dodávky chladiva

0

Minimální vnitřní obráběný průměr [mm]

32.0

Průměr stopky / otvoru pro trn [mm]

25.0

Ortogonální úhel čela [deg]

-6.0

Výška stopky držáku [mm]

23.0

Systém upínání destiček

C

Úhel nastavení ostří nástroje [deg]

95.0

Kód úhlu břitu nástroje

L

Úhel nastavení ostří v čelním směru posuvu [deg]

95.0

Úhel nastavení ostří v bočním směru posuvu [deg]

95.0

Úhel sklonu [deg]

-12.0

Funkční délka [mm]

200.0

Délka hlavičky [mm]

40.0

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

17.0
