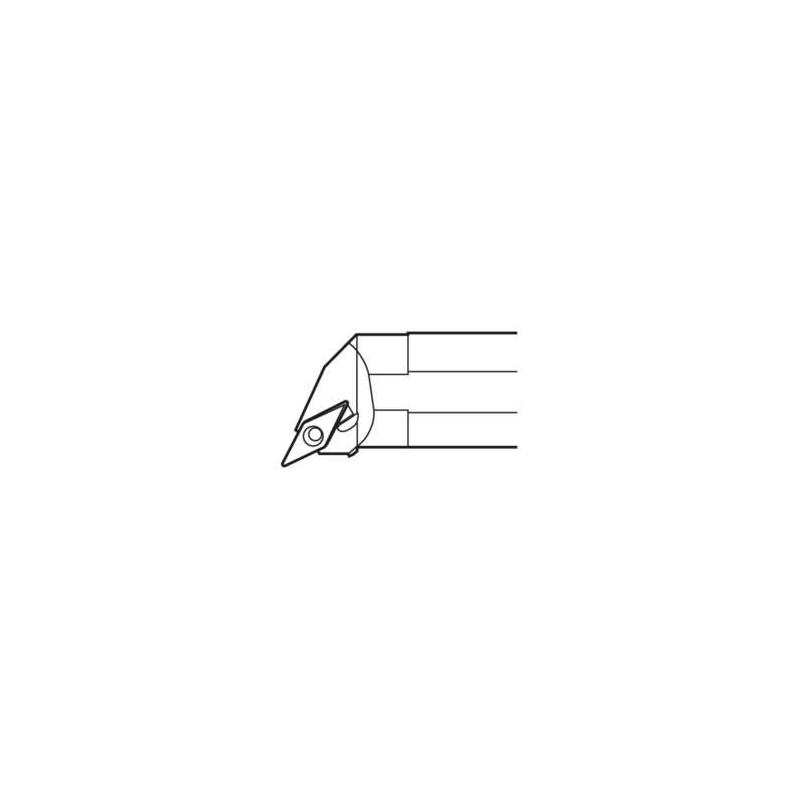

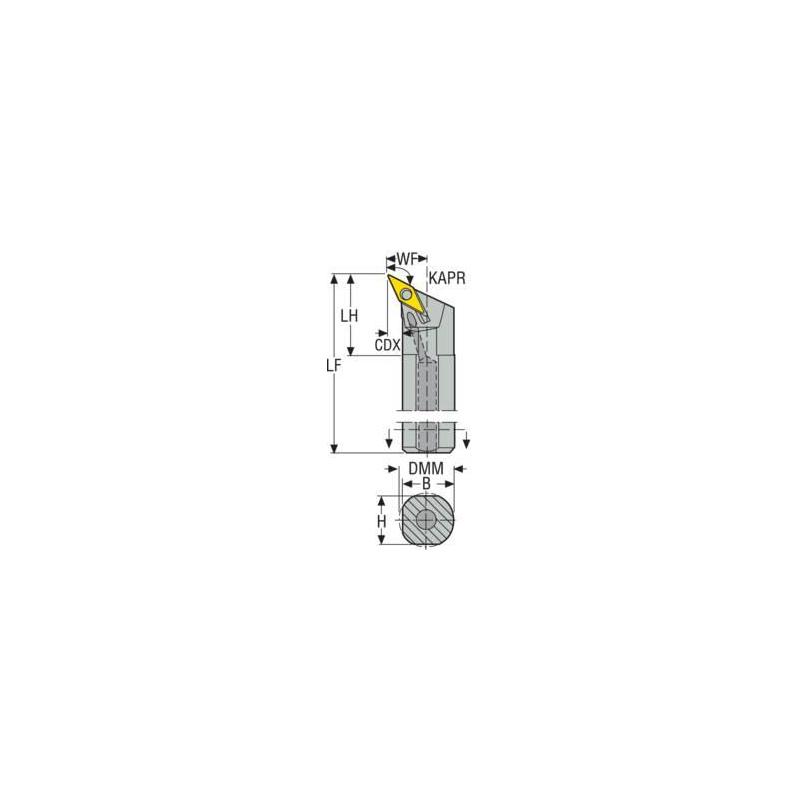

A16-PVPNR-2.5 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

1.08

Směr řezu [řez]

Right

Objednací kód produktu

A16-PVPNR-2.5

Označení produktu ansi

A16-PVPNR-2.5

Item style code

309-01

Číslo položky

00015234

Připojení - strana stroje

25.4

Kód tvaru destičky

V

Připojení - strana obrobku

VNMU2.53.

Šířka stopky [mm]

23.0

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

33.02

Průměr stopky / otvoru pro trn [mm]

25.4

Ortogonální úhel čela [deg]

-3.0

Výška stopky držáku [mm]

22.0

Systém upínání destiček

P

Úhel nastavení ostří nástroje [deg]

117.5

Kód úhlu břitu nástroje

P

Úhel nastavení ostří v čelním směru posuvu [deg]

117.5

Úhel nastavení ostří v bočním směru posuvu [deg]

117.5

Úhel sklonu [deg]

-12.0

Funkční délka [mm]

304.8

Délka hlavičky [mm]

27.9

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

19.05

Axiální úhel čela [deg]

-12.0
