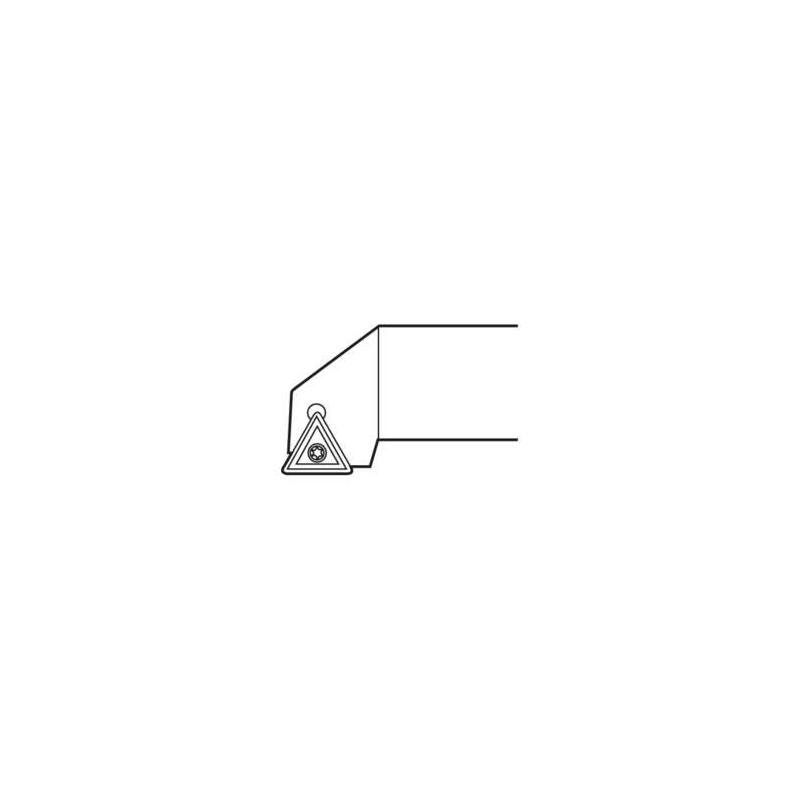

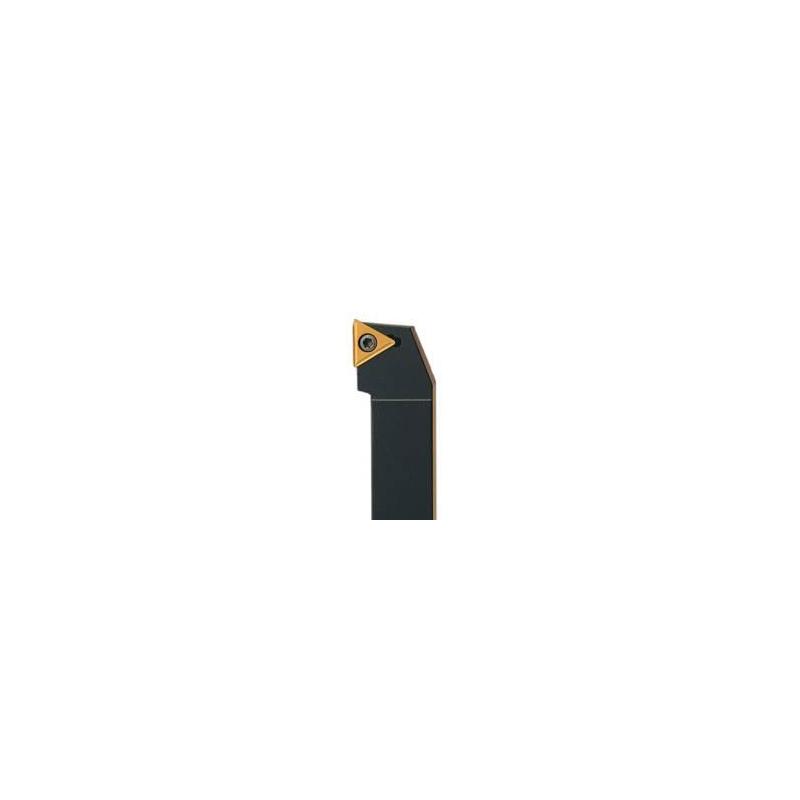

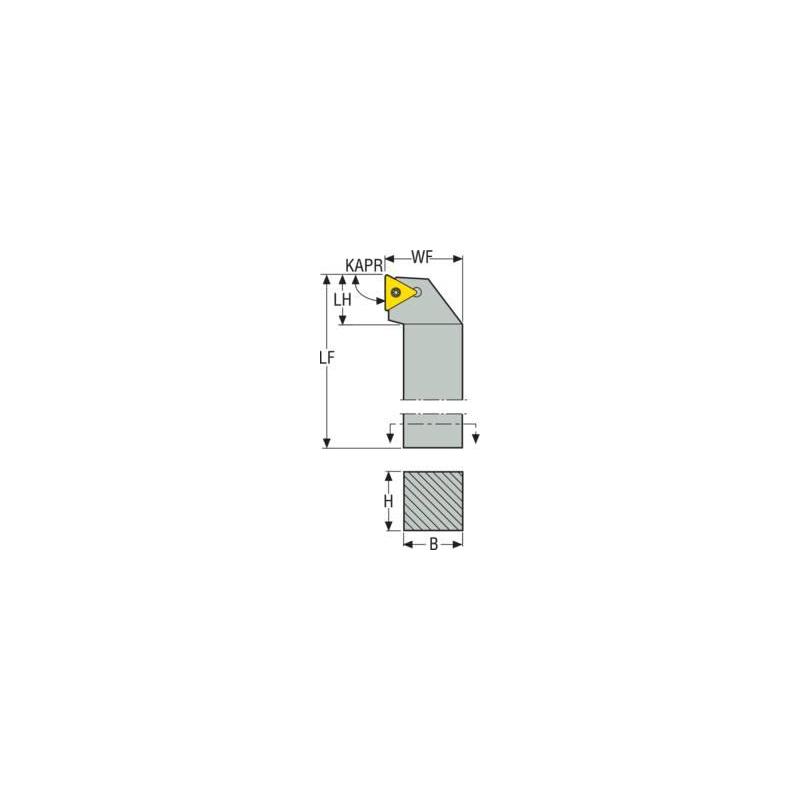

STGCR-6-2 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.059

Délka stopky [mm]

48.26

Směr řezu [řez]

Right

Objednací kód produktu

STGCR-6-2

Označení produktu ansi

STGCR-6-2

Item style code

309-01

Číslo položky

00013373

Připojení - strana stroje

9.525

Kód tvaru destičky

T

Připojení - strana obrobku

TC..21.5.

Šířka stopky [mm]

9.53

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

0.0

Výška stopky držáku [mm]

9.53

Systém upínání destiček

S

Úhel nastavení ostří nástroje [deg]

90.0

Kód úhlu břitu nástroje

G

Úhel nastavení ostří v čelním směru posuvu [deg]

120.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Úhel sklonu [deg]

0.0

Funkční délka [mm]

63.5

Délka hlavičky [mm]

15.24

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

12.7

Axiální úhel čela [deg]

0.0

Funkční výška [mm]

9.525
