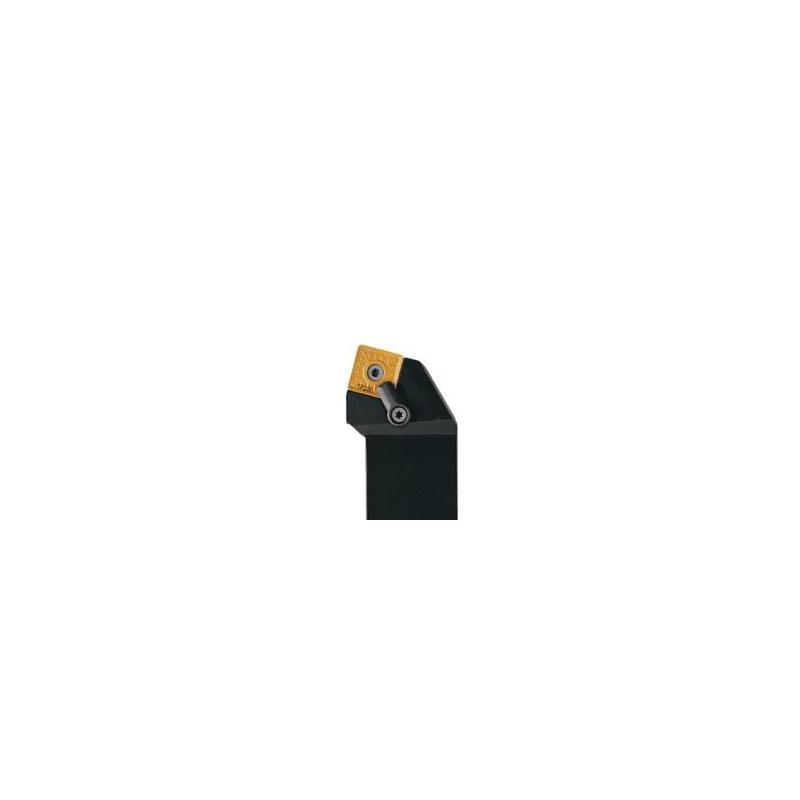

MSRNL-24-6E Držák pro soustružení

Parametry

Čistá hmotnost [kg]

2.04

Délka stopky [mm]

139.42

Směr řezu [řez]

Left

Objednací kód produktu

MSRNL-24-6E

Označení produktu ansi

MSRNL-24-6E

Item style code

309-01

Číslo položky

00013114

Připojení - strana stroje

38.1

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

1906

Připojení - strana obrobku

SN..64.

Šířka stopky [mm]

38.1

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-6.0

Výška stopky držáku [mm]

38.1

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

75.0

Kód úhlu břitu nástroje

R

Úhel nastavení ostří v čelním směru posuvu [deg]

105.0

Úhel nastavení ostří v bočním směru posuvu [deg]

75.0

Úhel sklonu [deg]

-6.0

Funkční délka [mm]

177.8

Délka hlavičky [mm]

38.44

Max. úhel zafrézování [deg]

45.0

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

46.17

Max. radiální hloubka řezu [mm]

3.94

Maximální hloubka řezu [mm]

5.11

Axiální úhel čela [deg]

-6.0

Minimální vnitřní obráběný průměr 3 [mm]

180.0

Radiální úhel čela [deg]

-6.0

Funkční výška [mm]

38.1
