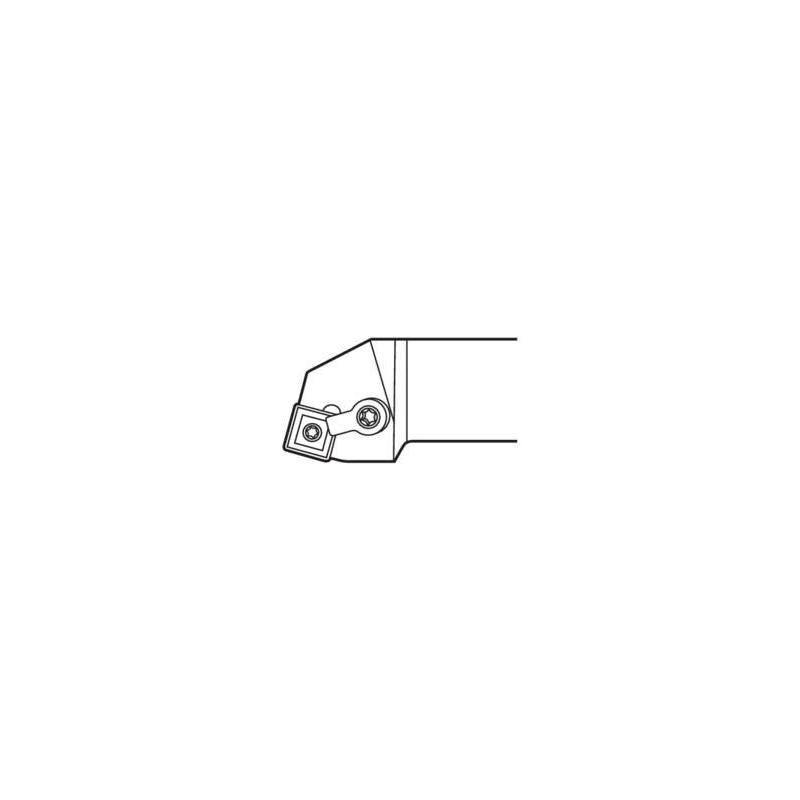

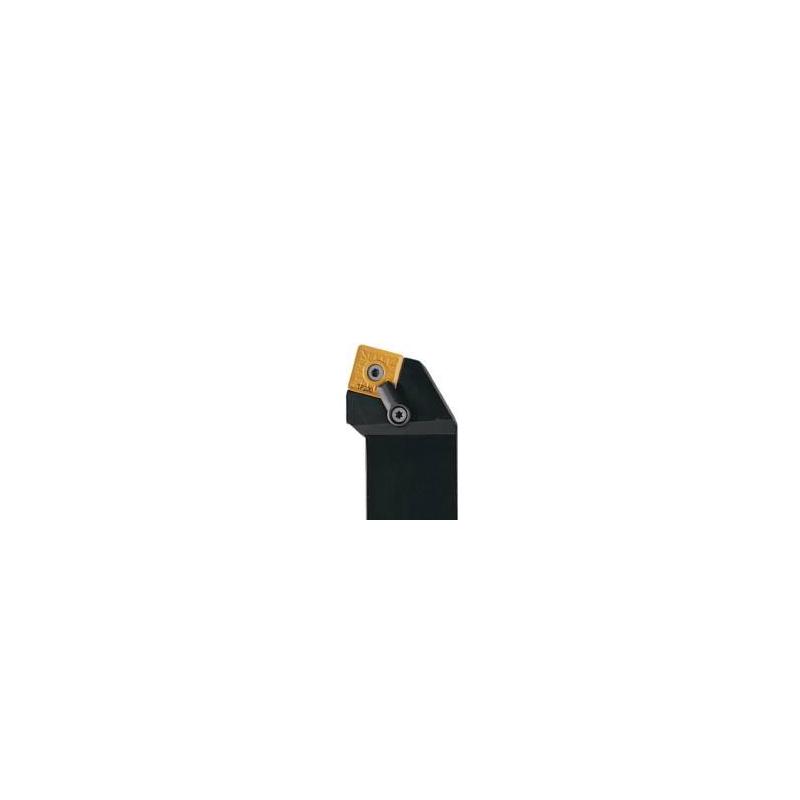

MSRNR-12-4B Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.32

Délka stopky [mm]

78.689

Směr řezu [řez]

Right

Objednací kód produktu

MSRNR-12-4B

Označení produktu ansi

MSRNR-12-4B

Item style code

309-01

Číslo položky

00012743

Připojení - strana stroje

19.05

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

1204

Připojení - strana obrobku

SN..43.

Šířka stopky [mm]

19.05

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-6.0

Výška stopky držáku [mm]

19.05

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

75.0

Kód úhlu břitu nástroje

R

Úhel nastavení ostří v čelním směru posuvu [deg]

105.0

Úhel nastavení ostří v bočním směru posuvu [deg]

75.0

Úhel sklonu [deg]

-6.0

Funkční délka [mm]

114.3

Délka hlavičky [mm]

32.004

Max. úhel zafrézování [deg]

15.0

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

22.3012

Max. radiální hloubka řezu [mm]

0.0

Maximální hloubka řezu [mm]

3.4

Axiální úhel čela [deg]

-7.3

Minimální vnitřní obráběný průměr 3 [mm]

180.0

Radiální úhel čela [deg]

-4.25

Funkční výška [mm]

19.05
