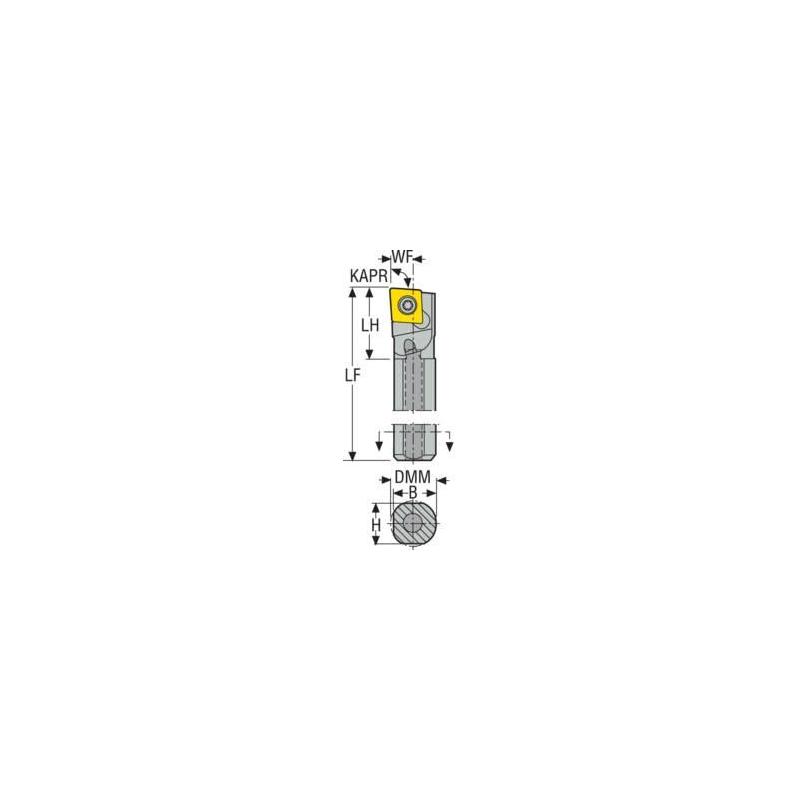

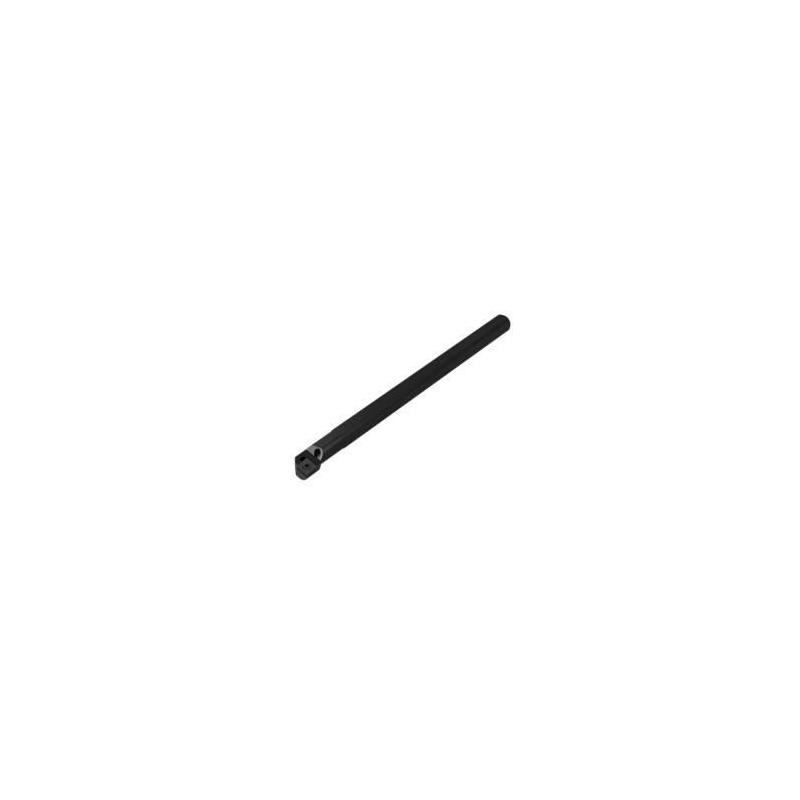

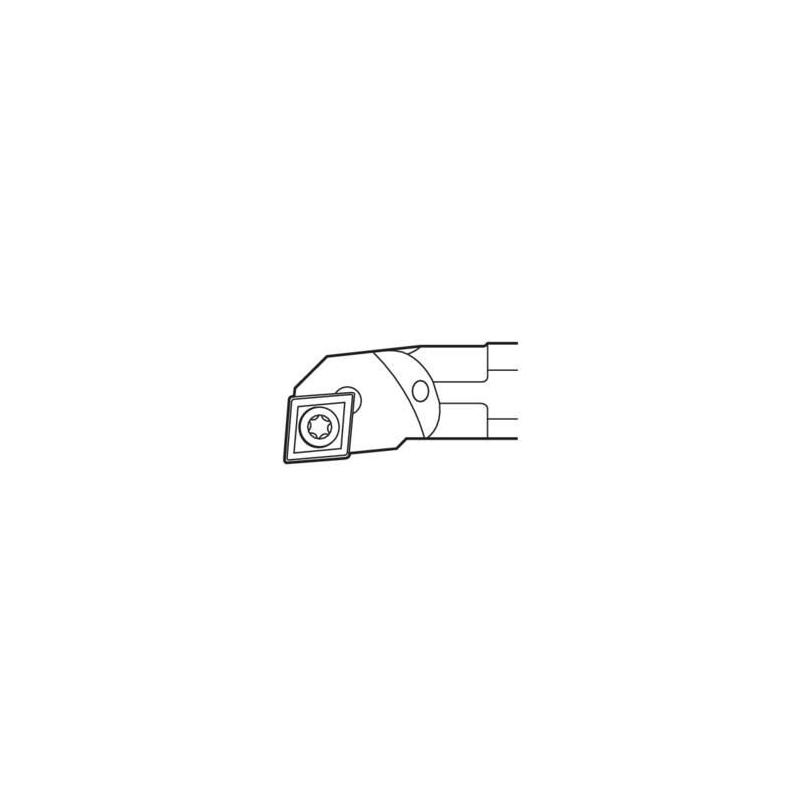

A06-SCLCR-2 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.4

Směr řezu [řez]

Right

Objednací kód produktu

A06-SCLCR-2

Označení produktu ansi

A06-SCLCR-2

Item style code

309-01

Číslo položky

02829667

Připojení - strana stroje

9.525

Kód tvaru destičky

C

Velikost lůžka pro břitovou destičku

0602

Připojení - strana obrobku

CC..21.5.

Šířka stopky [mm]

8.765

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

12.0

Průměr stopky / otvoru pro trn [mm]

9.525

Ortogonální úhel čela [deg]

0.0

Výška stopky držáku [mm]

8.0

Systém upínání destiček

S

Úhel nastavení ostří nástroje [deg]

95.0

Kód úhlu břitu nástroje

L

Úhel nastavení ostří v čelním směru posuvu [deg]

95.0

Úhel nastavení ostří v bočním směru posuvu [deg]

95.0

Úhel sklonu [deg]

-10.7

Funkční délka [mm]

152.4

Délka hlavičky [mm]

26.03

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

6.35

Max. radiální hloubka řezu [mm]

2.21

Maximální hloubka řezu [mm]

0.85
