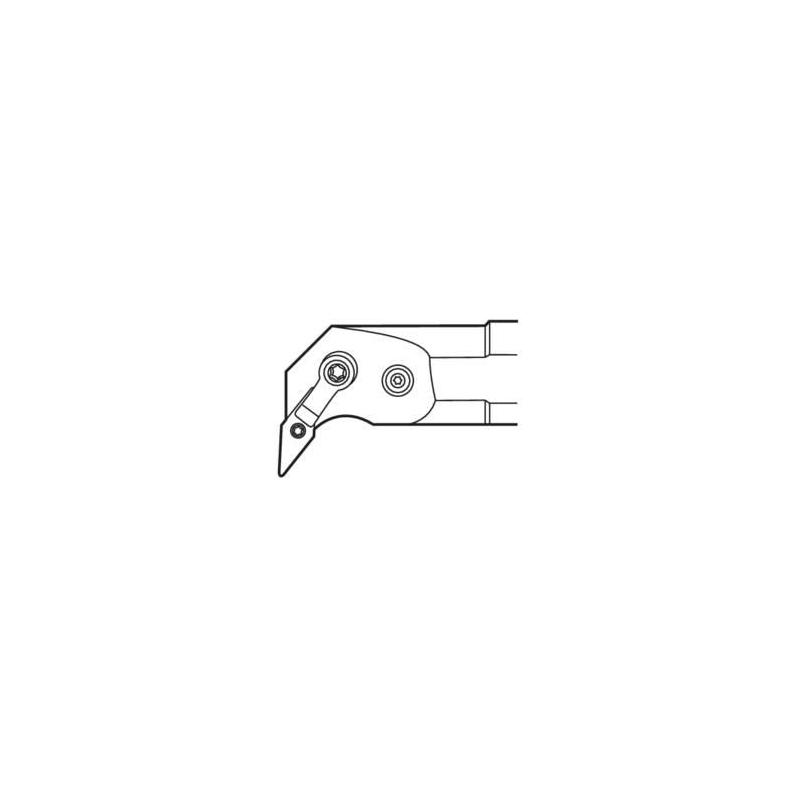

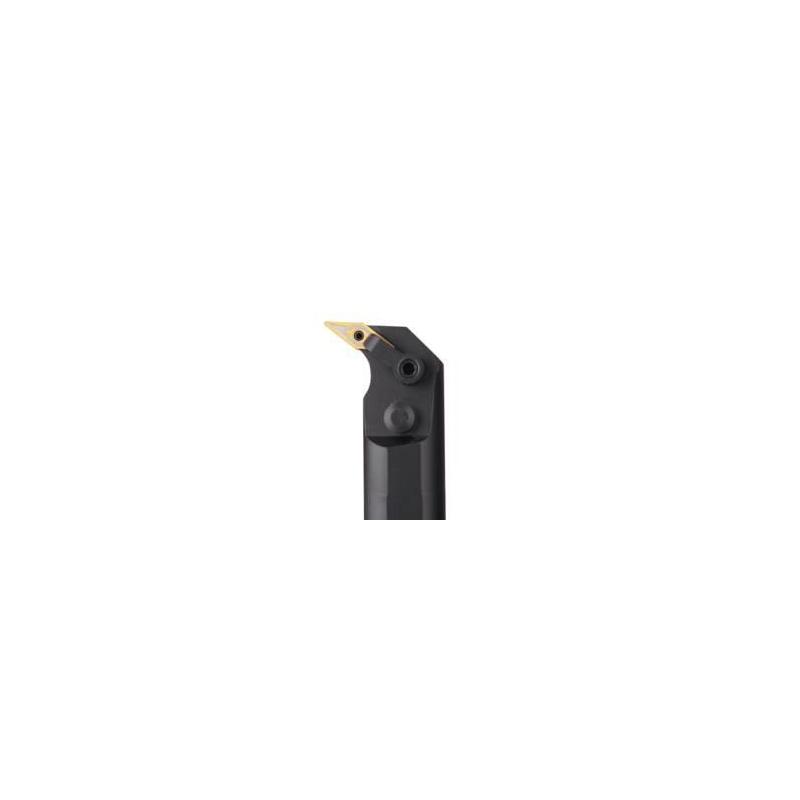

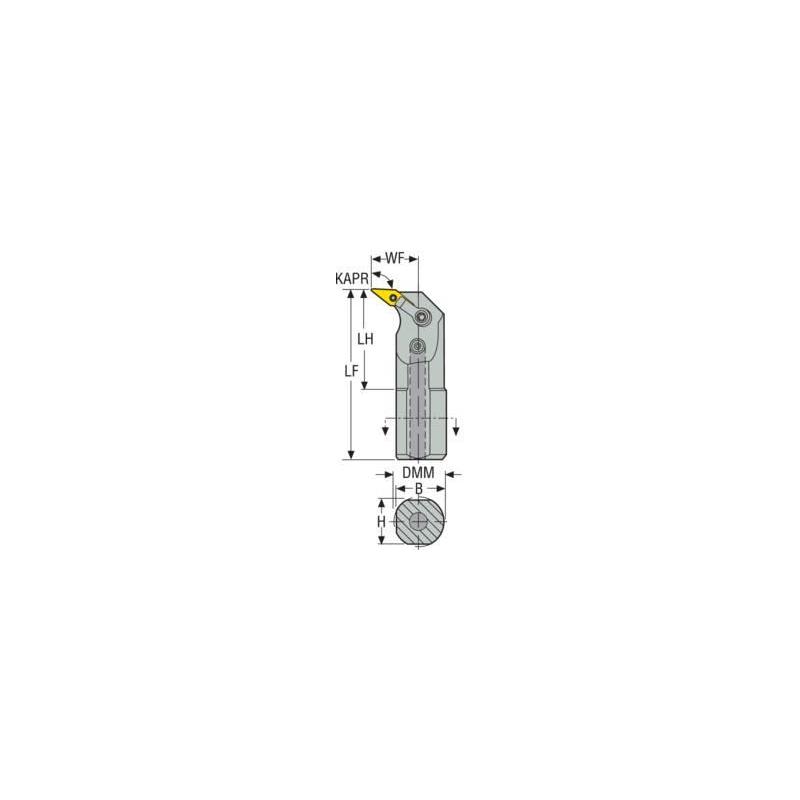

A24-MVUNR-3 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

2.8

Směr řezu [řez]

Right

Objednací kód produktu

A24-MVUNR-3

Označení produktu ansi

A24-MVUNR-3

Item style code

309-01

Číslo položky

00041108

Připojení - strana stroje

38.1

Kód tvaru destičky

V

Připojení - strana obrobku

VN..33.

Šířka stopky [mm]

36.05

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

52.37

Průměr stopky / otvoru pro trn [mm]

38.1

Ortogonální úhel čela [deg]

-5.0

Výška stopky držáku [mm]

34.0

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

93.0

Kód úhlu břitu nástroje

U

Úhel nastavení ostří v čelním směru posuvu [deg]

93.0

Úhel nastavení ostří v bočním směru posuvu [deg]

142.0

Úhel sklonu [deg]

-12.0

Funkční délka [mm]

355.6

Délka hlavičky [mm]

50.0

Max. úhel zafrézování [deg]

47.0

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

31.75

Max. radiální hloubka řezu [mm]

4.0

Maximální hloubka řezu [mm]

4.0

Axiální úhel čela [deg]

-12.0
