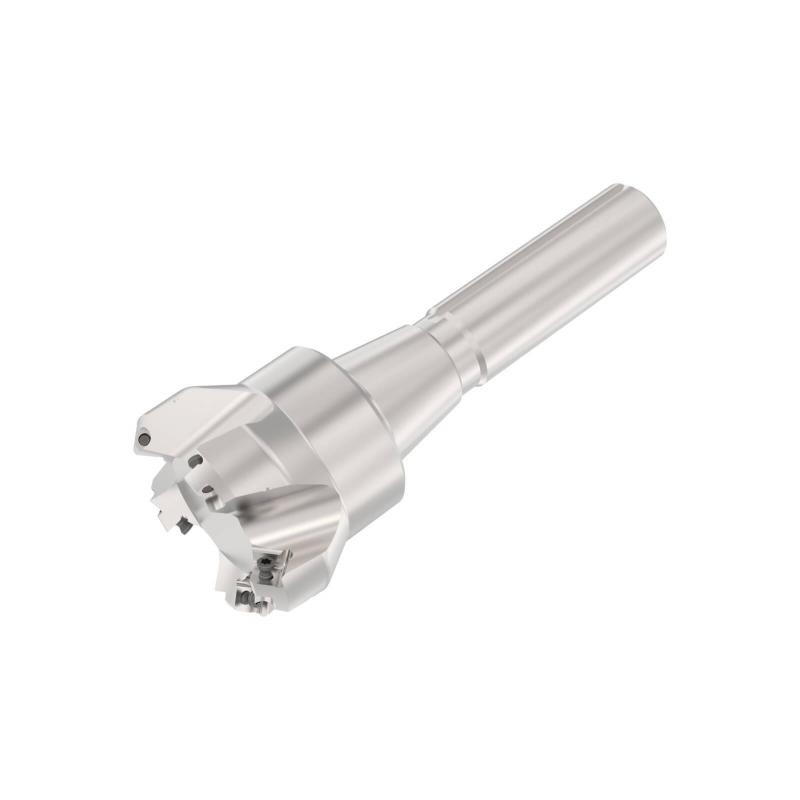

R217.53-02.00.R8-09-5 Fréza (těleso) Quattromill pro čelní frézování

Parametry

Čistá hmotnost [kg]

1.08

Celková délka

153.0 mm

Délka stopky [mm]

101.6

Směr řezu [řez]

Right

Maximální otáčky

15800 rpm

Objednací kód produktu

R217.53-02.00.R8-09-5

Označení produktu ansi

R217.53-02.00-R8-09-5

Item style code

307-03

Číslo položky

02422262

Pocket seat code of the cutter

SE.X09T3

Datamatrix on item

0

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

09

Maximální obráběný průměr [mm]

50.0

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Průměr stopky / otvoru pro trn [mm]

24.1

Ortogonální úhel čela [deg]

10.0

Úhel nastavení ostří nástroje [deg]

45.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

45.0

Typ upnutí

Bridgeport

Axiální úhel čela [deg]

10.0

Max. hloubka řezu [mm]

4.5

Max. hloubka řezu v bočním směru posuvu [mm]

4.57

Cutting pitch differential

1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

40.0

Radiální úhel čela [deg]

-5.0

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

5

Vysunutá délka [mm]

48.0

Čelní břity nástroje

5
