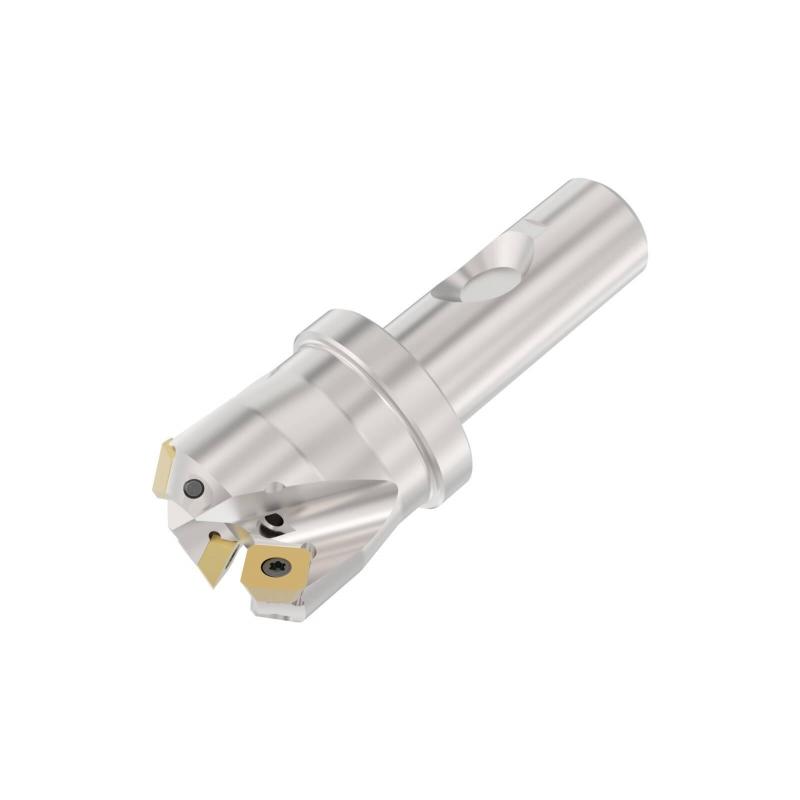

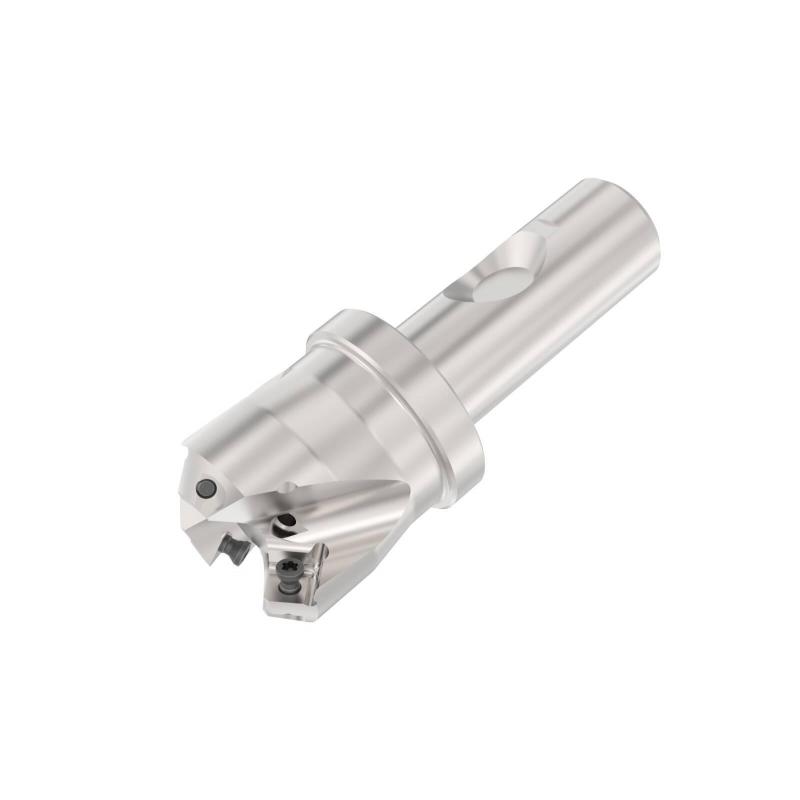

R217.53-01.25.3S-09-4A Fréza (těleso) Quattromill pro čelní frézování

Parametry

Čistá hmotnost [kg]

0.416

Celková délka

90.0 mm

Délka stopky [mm]

50.0

Směr řezu [řez]

Right

Maximální otáčky

19800 rpm

Objednací kód produktu

R217.53-01.25.3S-09-4A

Označení produktu ansi

R217.53-01.25-3S-09-4A

Item style code

307-03

Číslo položky

02422261

Pocket seat code of the cutter

SE.X09T

Datamatrix on item

0

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

09

Maximální obráběný průměr [mm]

42.0

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

19.05

Ortogonální úhel čela [deg]

10.0

Úhel nastavení ostří nástroje [deg]

45.0

Úhel nastavení ostří v bočním směru posuvu [deg]

45.0

Typ upnutí

SecoWeldon

Axiální úhel čela [deg]

20.0

Max. hloubka řezu [mm]

4.5

Max. hloubka řezu v bočním směru posuvu [mm]

4.5

Cutting pitch differential

0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

32.0

Radiální úhel čela [deg]

-5.0

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4

Vysunutá délka [mm]

40.0

Využitelná max. délka [mm]

33.0
