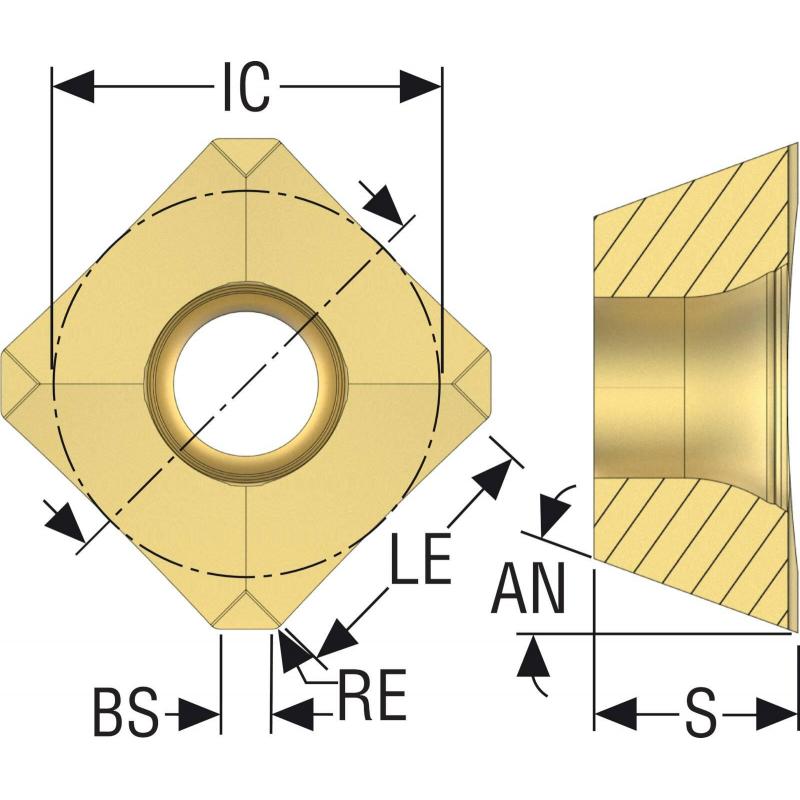

SEEX09T3AFN-E04 F15M Destičky (VBD) pro čelní frézy Quattromill

Parametry

Čistá hmotnost [kg]

0.0025

Třída řezného materiálu

F15M

Objednací kód produktu

SEEX09T3AFN-E04

Označení produktu ansi

SEEX09T3AFN-E04

Item style code

201-02

Číslo položky

74037300

Hlavní úhel hřbetu [deg]

20.0

Délka hladící hrany [mm]

1.5

Počet břitů

4

Typová řada nástroje

E

Typ řezné geometrie, technický

E04

Pocket seat code of the cutter

SE.X09T3

Velikost a tvar destičky [PCD]

SEEX09T3

Průměr stavěcího otvoru [mm]

3.5

Úhel čela destičky [deg]

25.0

Typ třídy

Carbide PVD

Destička pro směr řezu

Neutral

Teoretická délka břitu [mm]

9.52

Efektivní délka řezné hrany [mm]

7.1

Rohový rádius [mm]

0.3

Tloušťka destičky [mm]

3.97

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

09

Wiper edge property

0

Průměr vepsané kružnice [mm]

9.525
