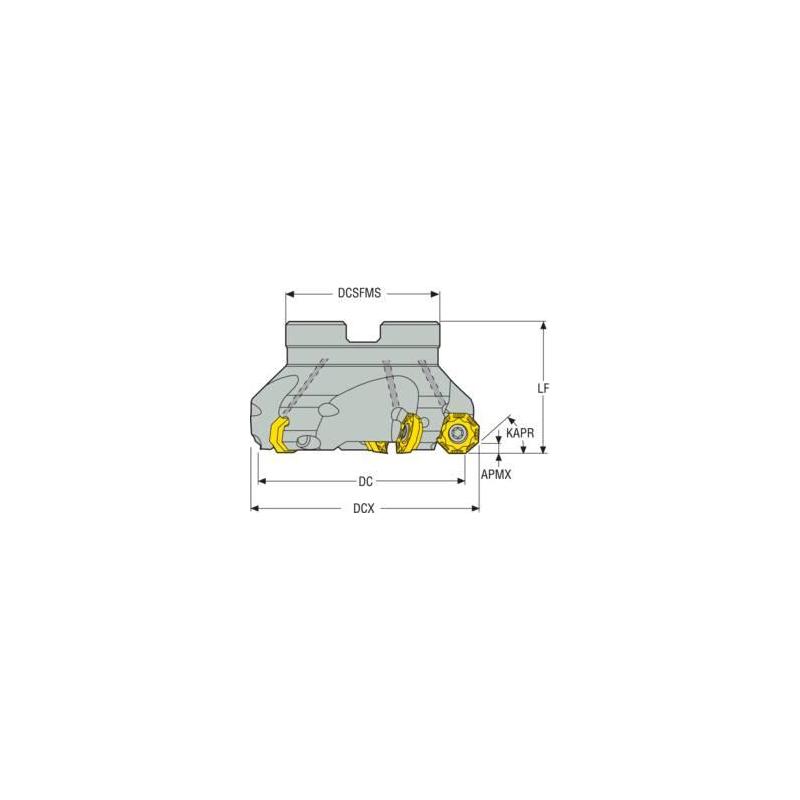

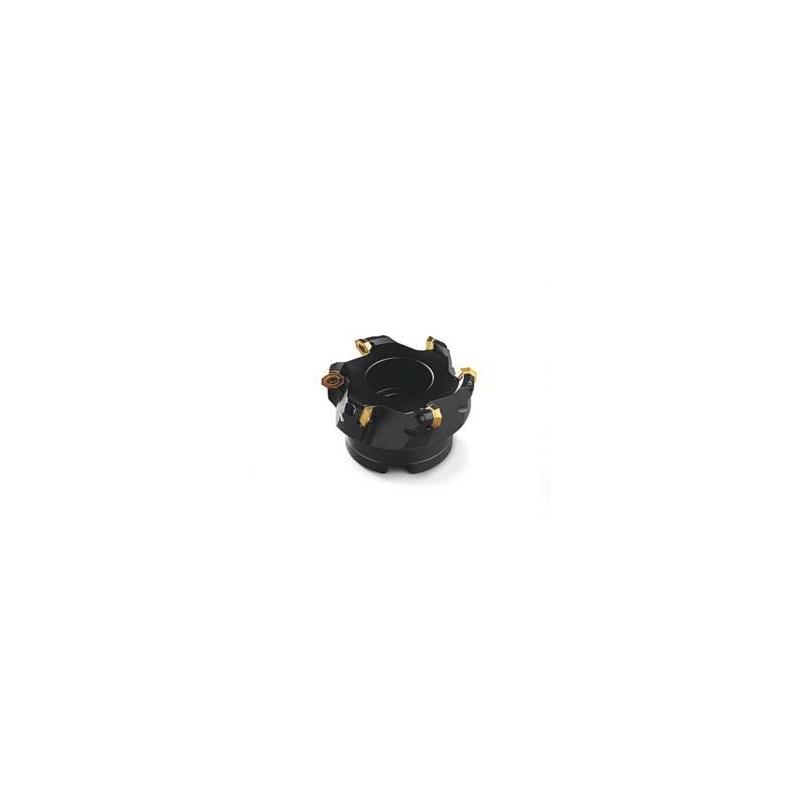

R220.43-0080-05-8A Fréza (těleso) Octomill pro čelní frézování

Parametry

Čistá hmotnost [kg]

1.083

Směr řezu [řez]

Right

Maximální otáčky

9400 rpm

Objednací kód produktu

R220.43-0080-05-8A

Označení produktu ansi

R220.43-0080-05-8A

Item style code

308-01

Číslo položky

00026519

Pocket seat code of the cutter

OF..05

Datamatrix on item

0

Kód tvaru destičky

O

Velikost lůžka pro břitovou destičku

05

Maximální obráběný průměr [mm]

89.0

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

15.0

Úhel nastavení ostří nástroje [deg]

43.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

43.0

Funkční délka [mm]

50.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

15.0

Max. hloubka řezu [mm]

3.5

Max. hloubka řezu v bočním směru posuvu [mm]

3.5

Hloubka unášecí drážky [mm]

7.0

Cutting pitch differential

1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

2

Obráběcí průměr [mm]

80.0

Průměr centrálního otvoru [mm]

27.0

Průměr stykové plochy ze strany stroje [mm]

62.0

Radiální úhel čela [deg]

5.0

Šířka unášecí drážky [mm]

12.4

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

8

Celkový počet funkčních břitů nástroje

8
