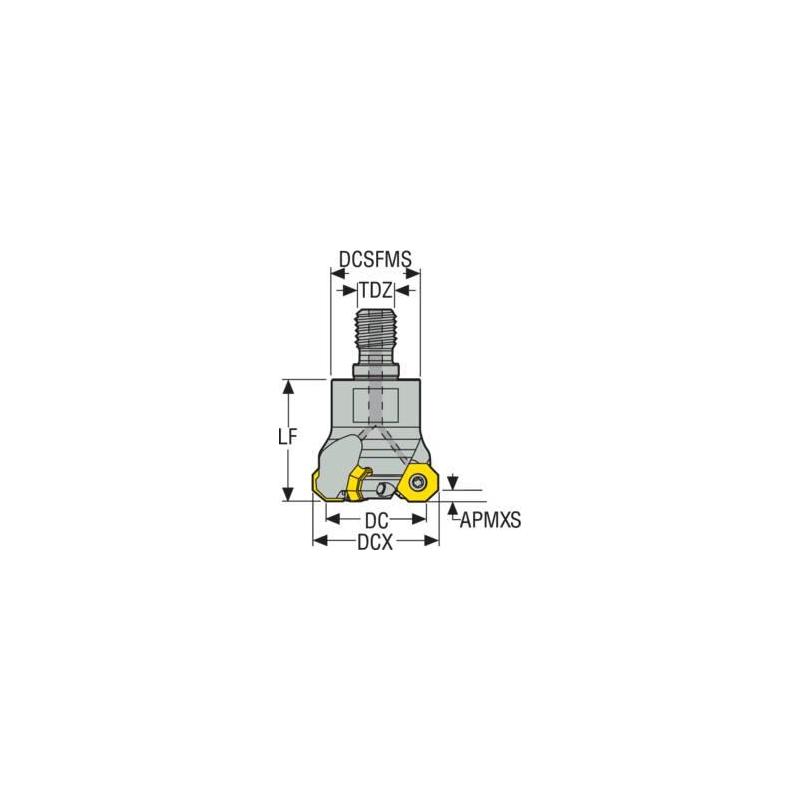

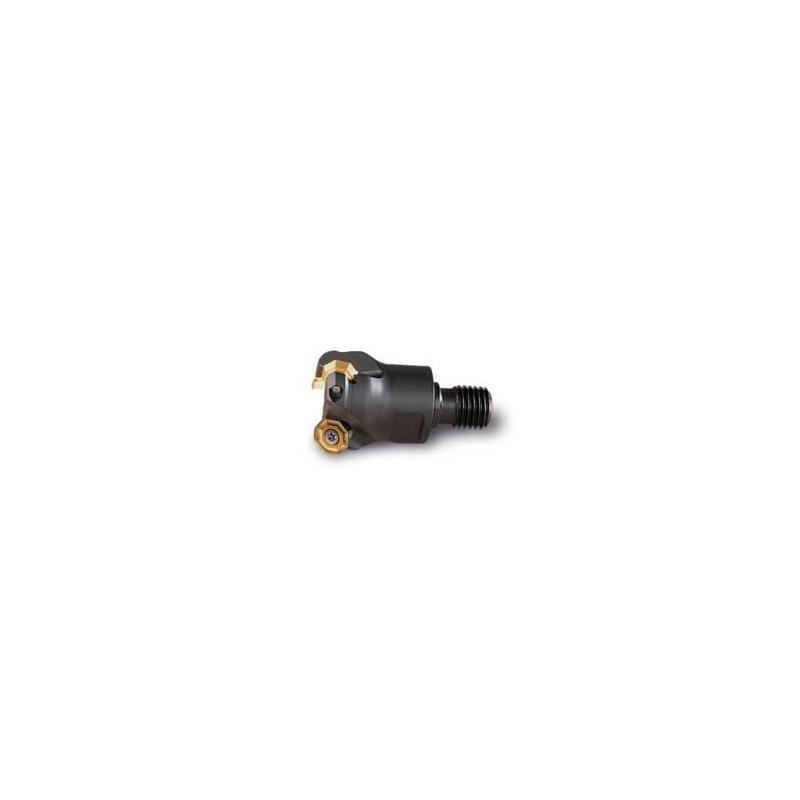

R217.43-1632.RE-05.3A Fréza (těleso) Octomill pro čelní frézování

Parametry

Čistá hmotnost [kg]

0.254

Směr řezu [řez]

Right

Maximální otáčky

14800 rpm

Objednací kód produktu

R217.43-1632.RE-05.3A

Označení produktu ansi

R217.43-1632.RE-05.3A

Item style code

307-03

Číslo položky

00005768

Pocket seat code of the cutter

OF..05

Datamatrix on item

0

Kód tvaru destičky

O

Velikost lůžka pro břitovou destičku

05

Velikost závitu

M16

Maximální obráběný průměr [mm]

40.0

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

15.0

Úhel nastavení ostří nástroje [deg]

43.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

43.0

Funkční délka [mm]

40.0

Typ upnutí

Combimaster

Axiální úhel čela [deg]

15.0

Max. hloubka řezu [mm]

3.5

Max. hloubka řezu v bočním směru posuvu [mm]

3.5

Cutting pitch differential

0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

32.0

Průměr stykové plochy ze strany stroje [mm]

30.0

Radiální úhel čela [deg]

5.0

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

3

Krouticí moment spoje [Nm]

80.0

Velikost klíče

26
