Excentrický upínací šroub pro T-drážku 10, Mitee-bite Powerclamp, IBT
WG-39170070
2000292.1001
4046368504244
Excentrický upínací šroub pro T-drážku 10, Mitee-bite Powerclamp, IBT
Sleva 5%
1 073,87 Kč
1 130,39 Kč
887,50 Kč bez DPH
U dodavatele
Expedice do 3 dnů

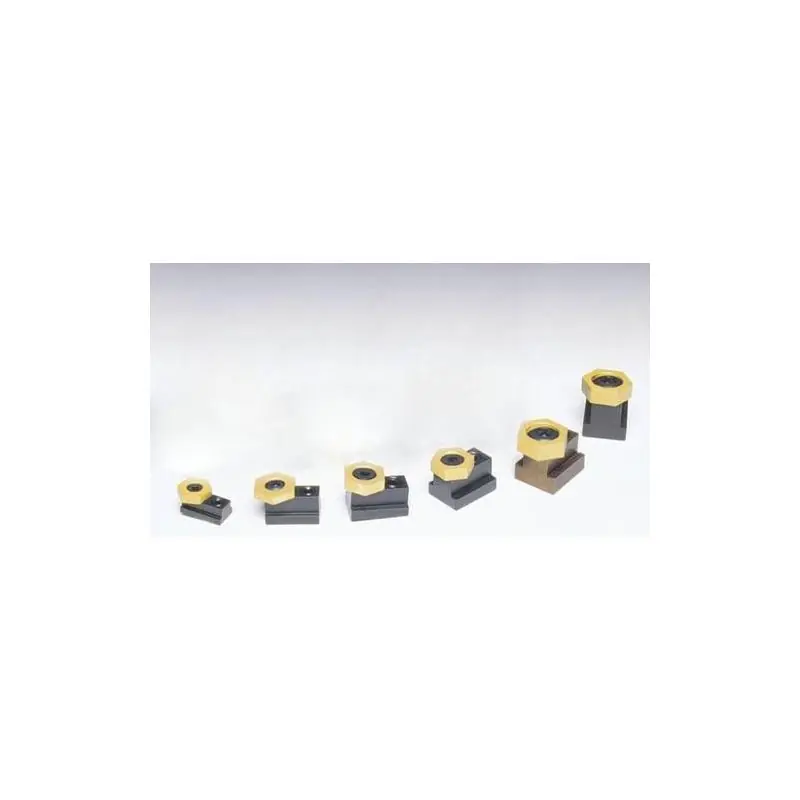

Excentrická upínací svorka s maticí s T-drážkou
Excentrický upínací šroub pro T-drážku 10, Mitee-bite Powerclamp, IBT
Univerzální upínací systém pro upínání všech tvarů obrobků, ať už pravoúhlých, úhlových, konkávních nebo konvexních.
Konstrukce: Zvláštností tohoto upínacího zařízení je ocelový šroub (pevnost 10,9) s excentrickou hlavou. Excentr způsobuje upínací pohyb při velmi vysoké upínací síle. Mosazná šestihranná podložka slouží jako upínací prvek.

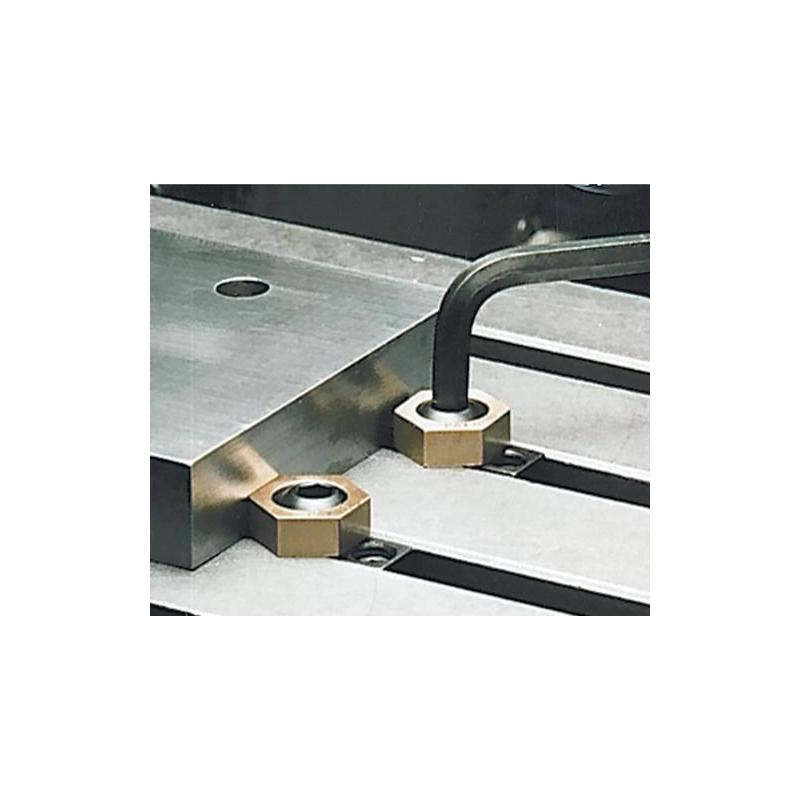

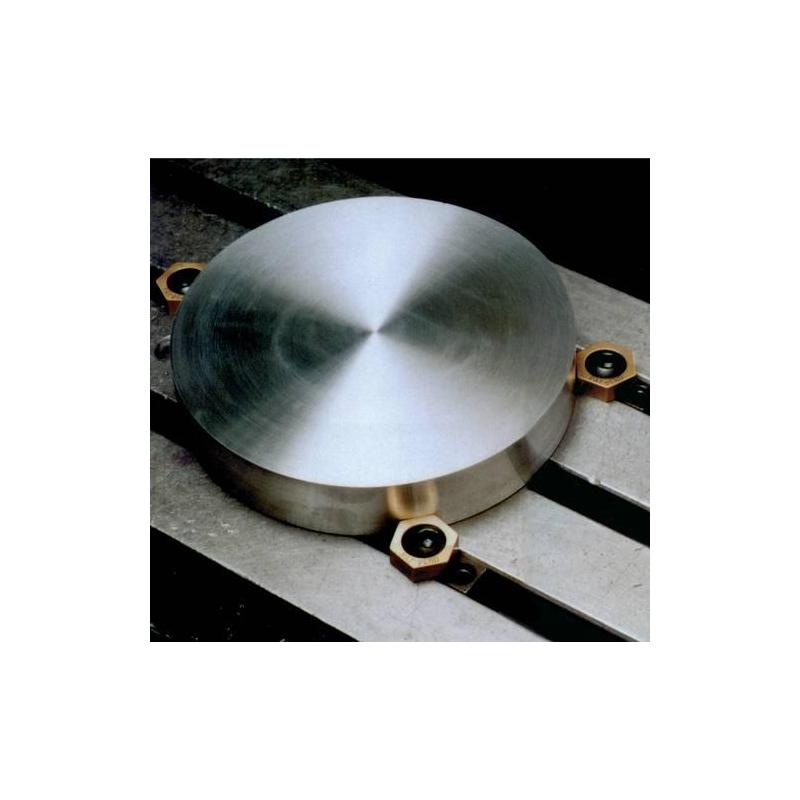

Použití: Pomocí dorazových kolíků a 1 nebo 2 upínacích šroubů lze upnout jakýkoli obrobek nejrůznějších tvarů. Nízká celková výška umožňuje snadné opracování povrchu obrobku. To znamená, že při programování CNC není třeba brát ohled na polohu upínacích kleští. Malé rozměry navíc umožňují prostorově úsporné vícenásobné upínání. Upínací svorky lze použít také jako doraz.
Použití: Kalené a temperované bloky s T-drážkou se zasunou do vedení T-drážky a zajistí se šroubem. Napínání se provádí otáčením excentrického šroubu.
Strojově přeloženo.
WG-39170070
4046368504244

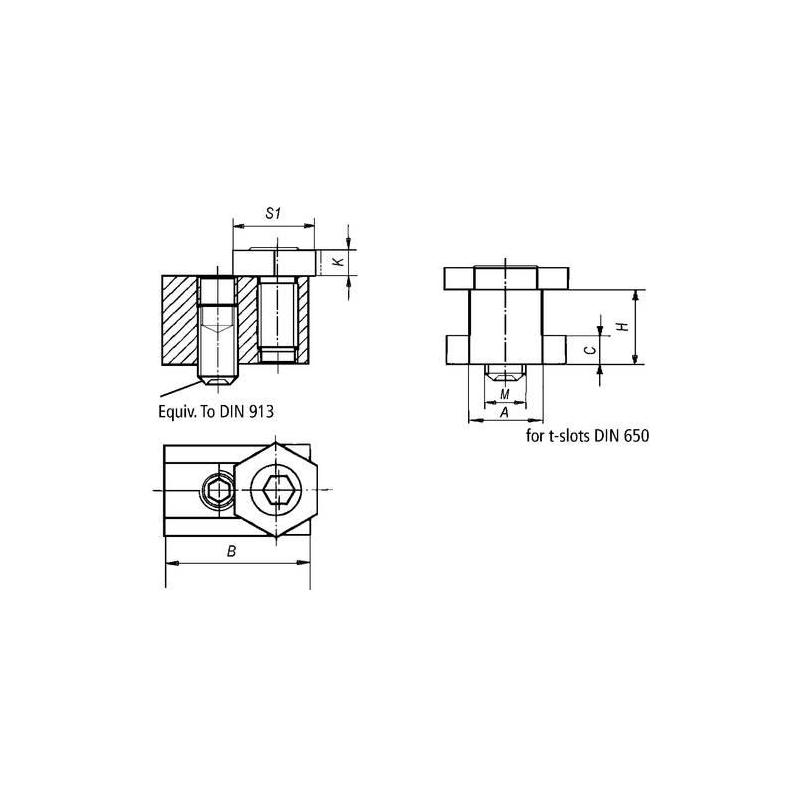

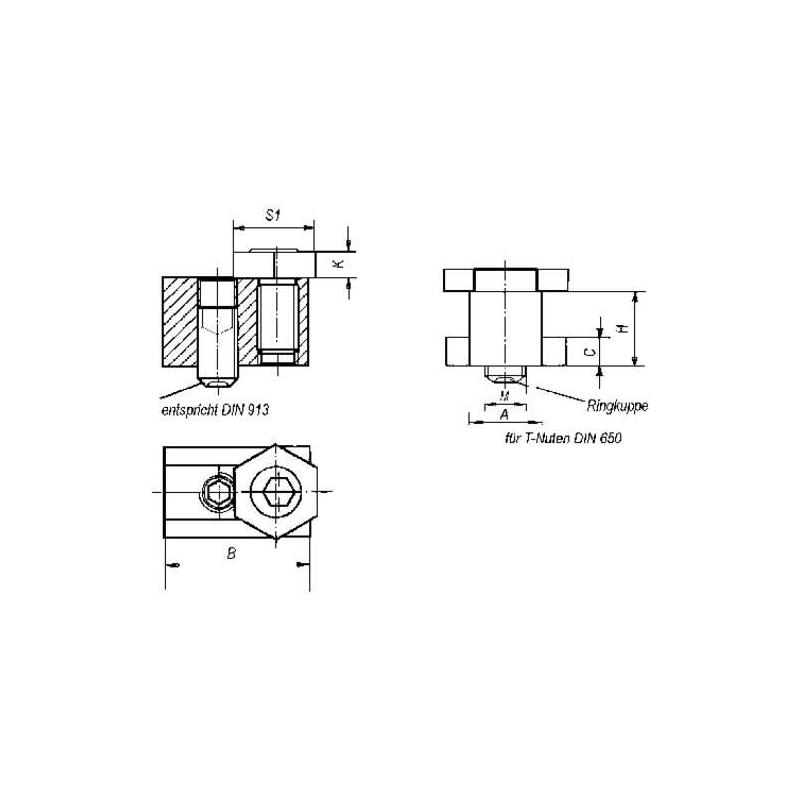

Parametry
- Délka závitu [mm]
- 12
- Utahovací síla
- 3,4 kN
- SW S1 [mm]
- 16,0
- SW výška K [mm]
- 4,8
- Velikost šestihranu [mm]
- 4
- Excentrický zdvih [mm]
- 1
- Excentrický šroub M
- M6
- Šířka drážky T A [mm]
- 10
