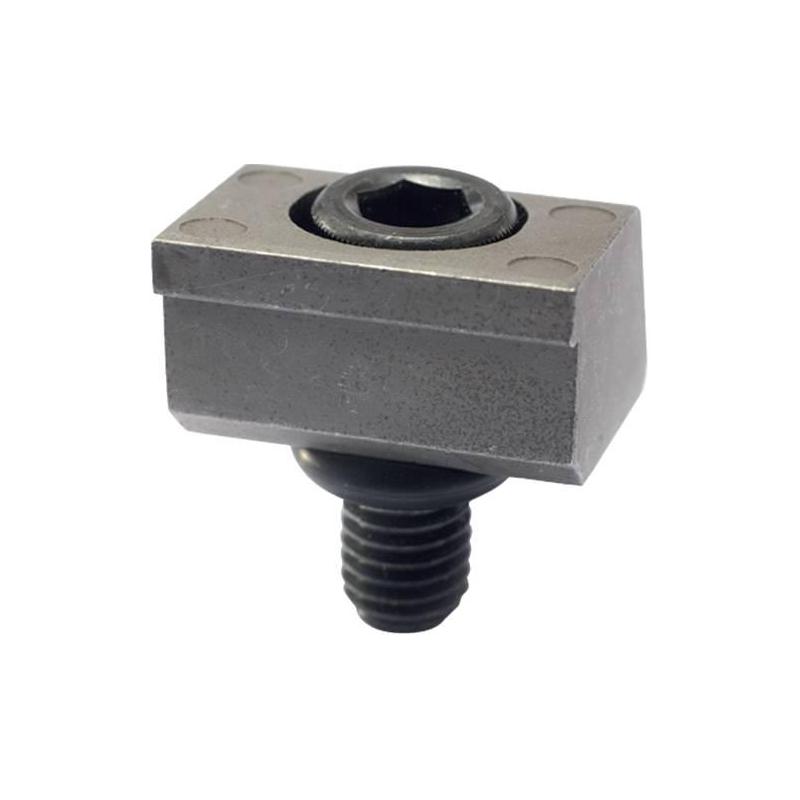

Upínací svorka Pitbull tupá hrana M6

Svěrka Pitbull® z nástrojové oceli s tupou hranou

Univerzální upínací systém pro upínání všech tvarů obrobků, ať už pravoúhlých, šikmých, konkávních nebo konvexních.
Konstrukce:Speciální vlastností tohoto upínacího zařízení je ocelový šroub (pevnost 10,9) s excentrickou hlavou.Excentr způsobuje upínací pohyb při velmi vysoké upínací síle. Mosazná šestihranná podložka slouží jako upínací prvek.

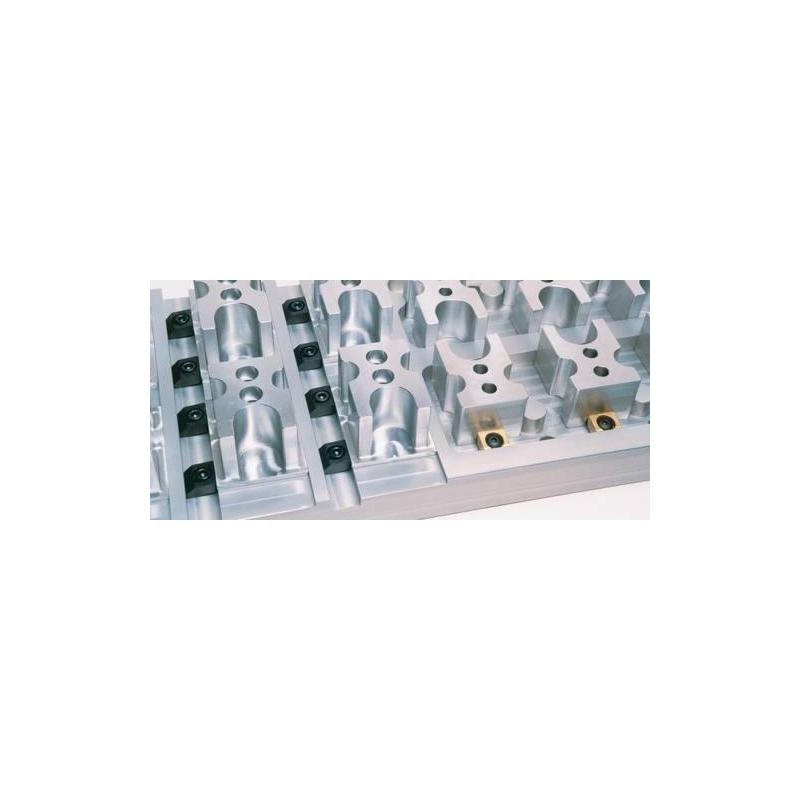

Použití: Pomocí dorazových kolíků a 1 nebo 2 upínacích šroubů lze upnout jakýkoli obrobek nejrůznějších tvarů. Nízká celková výška umožňuje snadné opracování povrchu obrobku. To znamená, že při programování CNC není třeba brát ohled na polohu upínacích kleští. Malé rozměry navíc umožňují prostorově úsporné vícenásobné upínání. Svěrky lze použít i jako doraz.

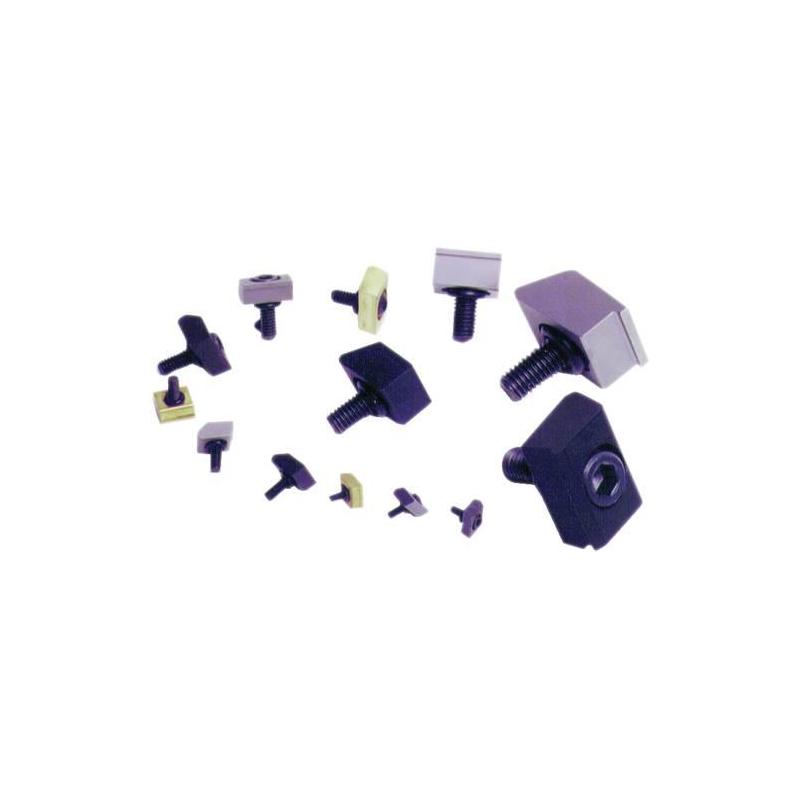

Konstrukce: Svěrky Pitbull® jsou k dispozici ve třech provedeních:
- z nástrojové oceli, s ostřím nože pro surové díly (odlévané, kované nebo řezané díly)
- z nástrojové oceli, s tupým ostřím pro všeobecné práce
- z mosazi, s tupým ostřím pro zabránění vzniku upínacích drážek.

Použití: Jednoduché a důmyslné. Zadní část svorky se utažením šroubu (DIN 912) podepře směrem dopředu a dolů. Výsledkem je absolutní stahovací efekt pro přesné obrábění nejrůznějších obrobků. Ideální také pro vícenásobné upínání. Malé rozměry umožňují vícestranné obrábění bez rušivých hran nástroje.

Rozsah dodávky: Svorka se šroubem (DIN 912), svorkou a O-kroužkem, bez imbusového klíče.

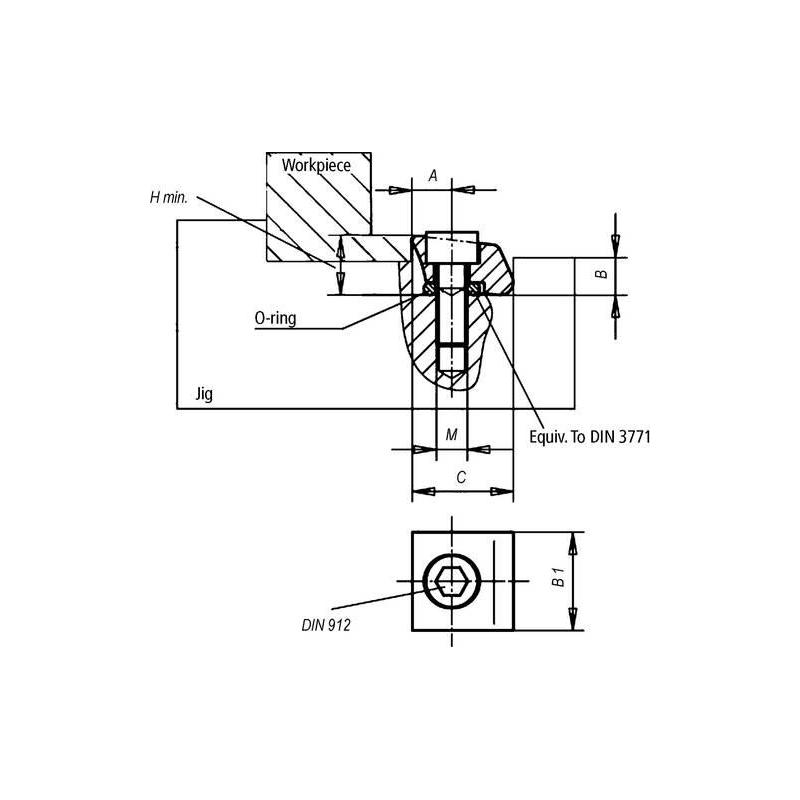

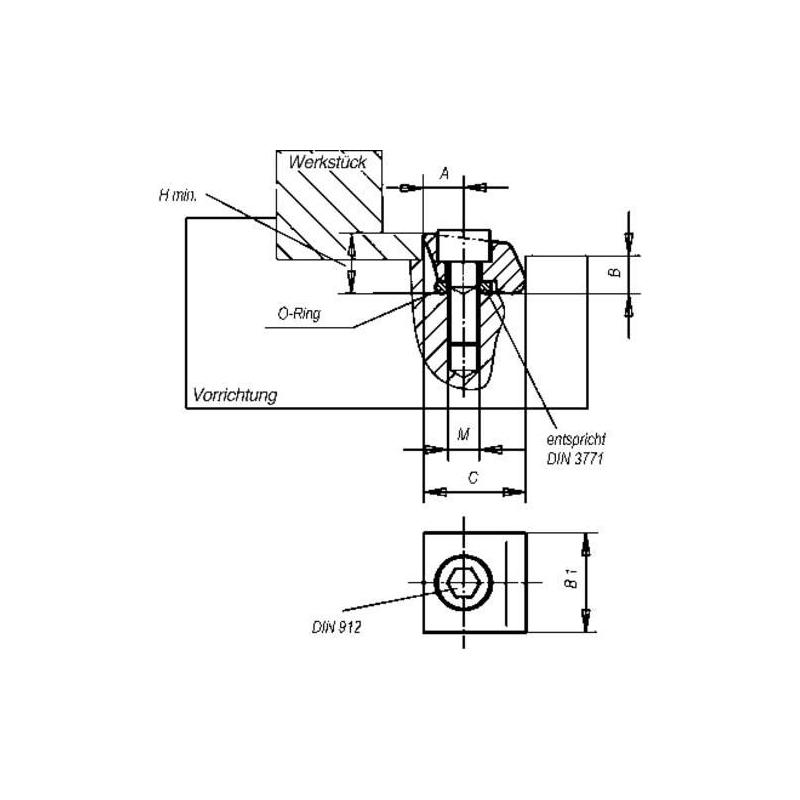

Rozměry B a D jsou přibližné hodnoty.
Rozměr H = B + D.
