AMF Stabilní upínací čelist 6497F plochá, velikost38
AMF Stabilní upínací čelist 6497F plochá, velikost38
U dodavatele
Expedice do 3 dnů
Čas dodání je na dotaz
Sleva 17%
15 602,42 Kč
18 798,10 Kč
12 894,56 Kč bez DPH
WG-38040038
Stabilní upínací čelist, plochá
Konstrukce: S přesným prizmatickým vedením, základní těleso z tepelně zpracované oceli, upínací čelisti z kalené oceli. Upínací čelisti jsou oboustranné, s hladkou stranou pro opracované obrobky a vroubkovanou stranou pro surové upínací plochy.
Použití: Díky velké upínací ploše jsou tyto stabilní upínací čelisti vhodné pro boční upínání obrobků. Pro upevnění stabilních upínacích čelistí na stůl stroje doporučujeme použít dva upínací šrouby.
Poznámka: Šrouby pro T-drážky DIN 787 je třeba objednat zvlášť jako upevňovací šrouby v závislosti na šířce drážky.
* Upínací síly F1 a F2 jsou závislé na šířce drážky
Strojově přeloženo.
Strojově přeloženo.
WG-38040038
4020772022938

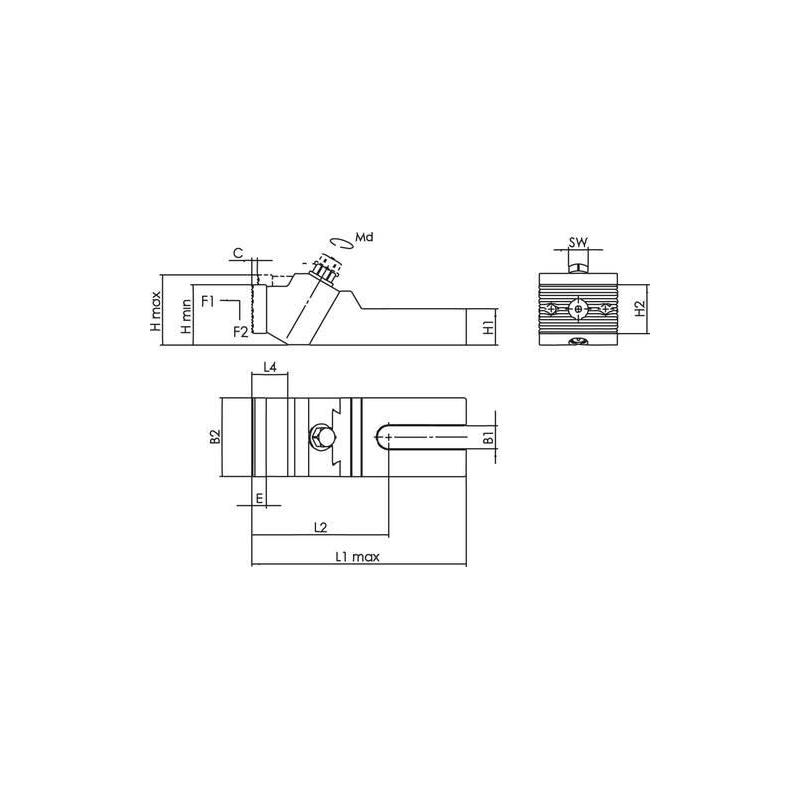

Parametry
- L1 [mm]
- 256
- L2
- 152
- SW
- 21
- Výška plnění H2 [mm]
- 7,5
- B2 [mm]
- 90
- C [mm]
- 10
- H1 [mm]
- 46
- L4 [mm]
- 34
- H min. [mm]
- 75
- H max. [mm]
- 91,5
- Výška H2 [mm]
- 40
- E [mm]
- 12
- Šířka slotu b1 [mm]
- 38
- Přidržovací síla F1 [kN]
- 50
