AMF Stabilní upínací čelist 6497F plochá, velikost 19
AMF Stabilní upínací čelist 6497F plochá, velikost 19
U dodavatele
Expedice do 3 dnů
Čas dodání je na dotaz
Sleva 17%
7 921,58 Kč
9 544,07 Kč
6 546,76 Kč bez DPH
WG-38040019
Stabilní upínací čelist, plochá
Konstrukce: S přesným prizmatickým vedením, základní těleso z tepelně zpracované oceli, upínací čelisti z kalené oceli. Upínací čelisti jsou oboustranné, s hladkou stranou pro opracované obrobky a vroubkovanou stranou pro surové upínací plochy.
Použití: Díky velké upínací ploše jsou tyto stabilní upínací čelisti vhodné pro boční upínání obrobků. Pro upevnění stabilních upínacích čelistí na stůl stroje doporučujeme použít dva upínací šrouby.
Poznámka: Šrouby pro T-drážky DIN 787 je třeba objednat zvlášť jako upevňovací šrouby v závislosti na šířce drážky.
* Upínací síly F1 a F2 jsou závislé na šířce drážky
Strojově přeloženo.
Strojově přeloženo.
WG-38040019
4020772022952

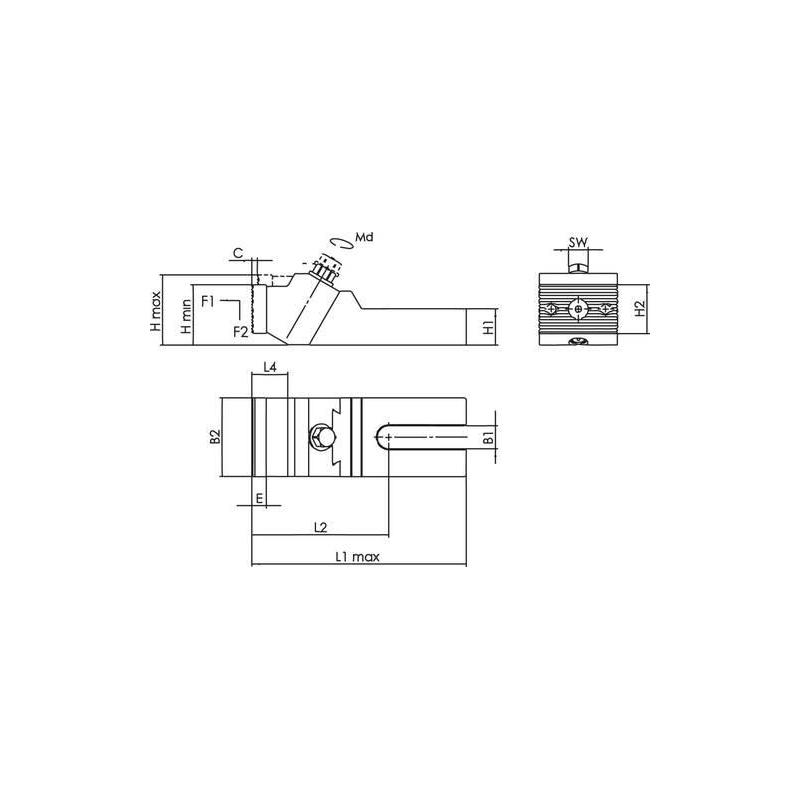

Parametry
- L1 [mm]
- 177
- L2
- 113
- SW
- 16
- Výška plnění H2 [mm]
- 1,2
- B2 [mm]
- 65
- C [mm]
- 6
- H1 [mm]
- 30
- L4 [mm]
- 29
- H min. [mm]
- 50
- H max. [mm]
- 60
- Výška H2 [mm]
- 40
- E [mm]
- 12
- Šířka slotu b1 [mm]
- 19
- Přidržovací síla F1 [kN]
- 8
