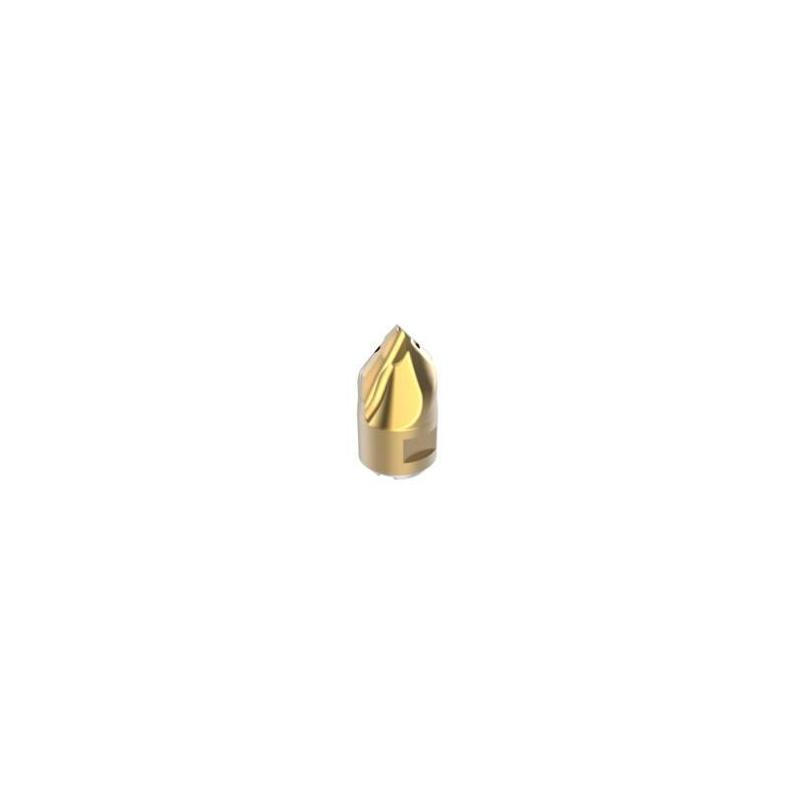

MP16-16009C90Z2-M05 F40M Hlavičky Minimaster frézovací/srážecí/navrtávací

Parametry

Čistá hmotnost [kg]

0.0342

Třída řezného materiálu

F40M

Utahovací moment

19.0 Nm

Objednací kód produktu

MP16-16009C90Z2-M05

Označení produktu ansi

MP16-16009C90Z2-M05

Item style code

303-03

Číslo položky

02880961

Počet břitů

1

Připojení - strana stroje

MP16

Typ třídy

Carbide PVD

Efektivní délka řezné hrany [mm]

12.0

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

26.4

Axiální úhel čela [deg]

10.0

Max. hloubka řezu [mm]

7.4

Max. hloubka řezu v bočním směru posuvu [mm]

7.4

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

16.0

Průměr stykové plochy ze strany stroje [mm]

15.4

Radiální úhel čela [deg]

8.4

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Max. hloubka řezu v čelním směru posuvu [mm]

7.4

Šířka rohového sražení [mm]

7.4

Úhel rohového sražení [deg]

45.0

Vrcholový úhel [deg]

90.0

Délka špičky [mm]

7.4
